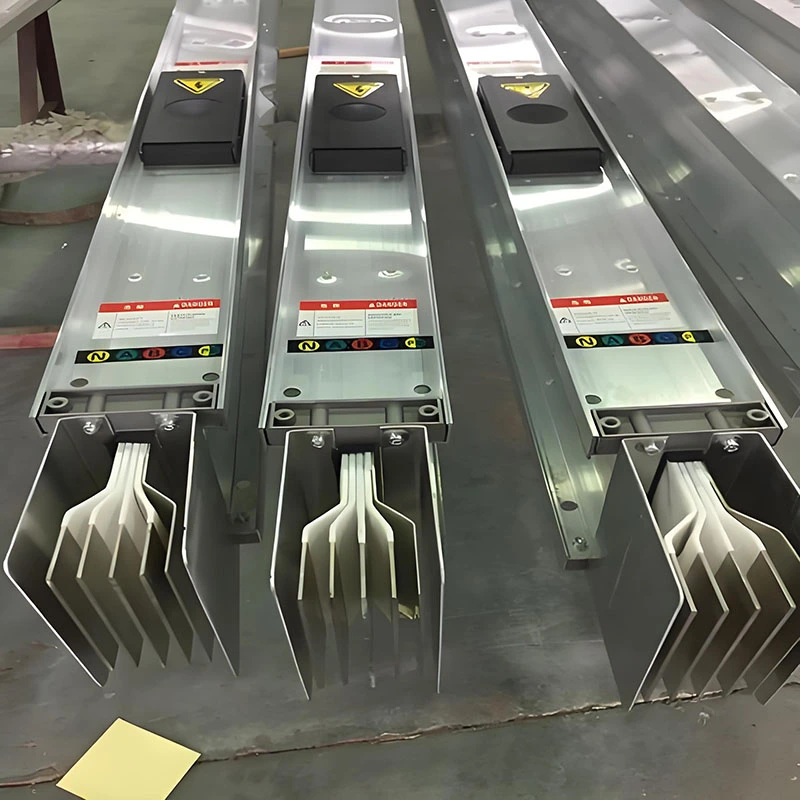

Vía de bus cerrada de baja corriente

Cobertura de precisión para distribución de energía de baja corriente

El electroducto cerrado de baja corriente está diseñado para distribución de energía de baja carga en escenarios completos, con un rango de corriente nominal de 25 A a 400 A. Soporta sistemas AC trifásicos de cuatro o cinco hilos, con una tensión nominal de hasta 660V y frecuencias de 50Hz o 60Hz. Como fabricante y proveedor profesional en China, Fenghua Electric ofrece soluciones ideales para pequeñas instalaciones comerciales, circuitos derivados de oficinas, gabinetes de control de automatización y equipos de laboratorio médico. Se encuentran disponibles tipos con aislamiento de aire y con aislamiento compacto para una transmisión de energía flexible y personalizada.

Tipos de núcleos: soluciones duales para diversas aplicaciones

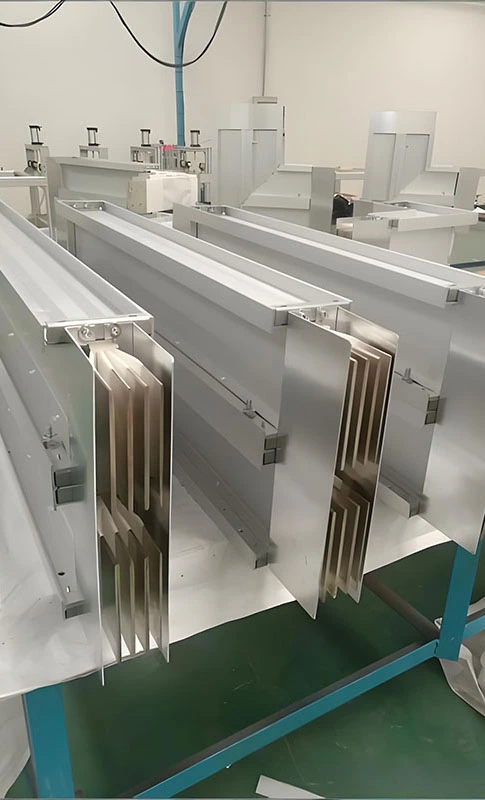

1. Conducto para buses con aislamiento de aire

Con una estructura de aislamiento de espacio de aire combinada con bloques de aislamiento de epoxi, este sistema garantiza una alta resistencia de aislamiento (≥100 MΩ) y soporta un voltaje de frecuencia eléctrica de 3750 V durante 1 minuto sin averías. El diseño mejora la disipación de calor, manteniendo la temperatura del conductor por debajo de 60°C y el aumento del gabinete dentro de 30K. La carcasa está formada por acero laminado en frío o una aleación de aluminio y magnesio con una estructura corrugada reforzada para un rendimiento mecánico sólido. Los conductores de cobre T2 de alta pureza (≥99,95%) con estañado garantizan una baja resistencia y una conductividad estable. Los conductores de aluminio son opcionales para proyectos rentables.

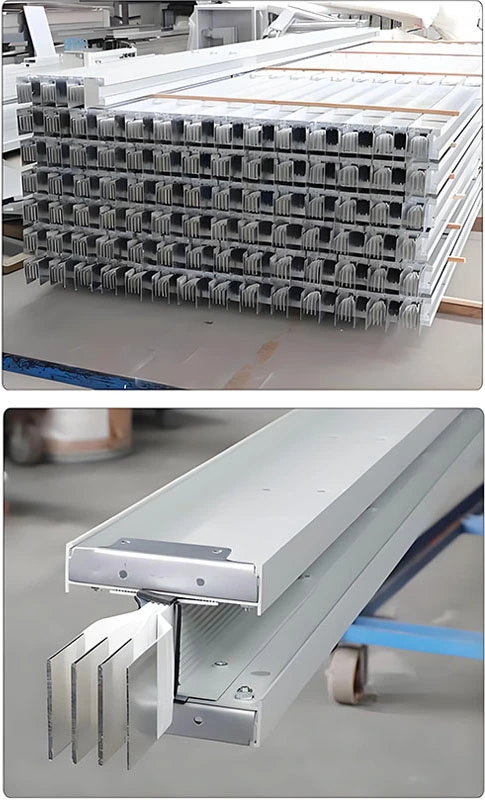

2. Electroducto con aislamiento compacto

Este tipo utiliza resina epoxi o materiales poliméricos avanzados para envolver firmemente los conductores, combinados con tubos termorretráctiles XLPE retardantes de llama, que cumplen con los estándares ambientales RoHS. Su estructura compacta reduce las necesidades de espacio y previene los riesgos de incendio por efecto chimenea, ofreciendo una mayor seguridad contra incendios. Con grados de protección de hasta IP54, funciona bien en ambientes húmedos y polvorientos. El diseño optimizado reduce la impedancia y la pérdida de energía, lo que garantiza una alta eficiencia de transmisión con una caída de voltaje ≤2,5 % en 110 m. El sistema de aislamiento funciona de forma fiable entre -200 °C y +200 °C, lo que proporciona una vida útil de más de 30 años.

Rendimiento excepcional: estándares rigurosos garantizan un funcionamiento estable

Garantía de calidad certificada

El electroducto cerrado de baja corriente se fabrica en estricta conformidad con los estándares internacionales. Cada unidad se somete a pruebas exhaustivas antes de la entrega, lo que garantiza una calidad constante, un rendimiento verificado y una transmisión de energía confiable para diversas aplicaciones.

Alto nivel de protección (IP40–IP65)

El gabinete está diseñado con grados de protección de IP40 a IP65, con grados más altos disponibles para uso en exteriores. La tecnología avanzada de remachado por punción crea una estructura completamente cerrada y sin costuras, lo que mejora el rendimiento del sellado y previene eficazmente la entrada de polvo y humedad. Es muy adecuado para entornos hostiles como alta humedad, climas marinos y condiciones de niebla salina, con resistencia comprobada mediante pruebas de niebla salina de 2000 horas.

Fuerte resistencia a cortocircuitos y vibraciones

El sistema presenta una excelente capacidad de resistencia a cortocircuitos. La carcasa de aluminio o acero de bajo magnetismo reduce las pérdidas por corrientes parásitas y el aumento térmico, lo que mejora la eficiencia del transporte de corriente. Las estructuras amortiguadoras integradas protegen los conductores internos y los componentes aislantes de vibraciones mecánicas e impactos externos. Las conexiones flexibles y las almohadillas de aislamiento de goma mejoran aún más la estabilidad del sistema cuando se conecta a transformadores o equipos de distribución.

Sistema de puesta a tierra seguro y eficiente

El diseño de puesta a tierra integrada utiliza una carcasa de aleación de aluminio altamente conductora con un área de sección transversal significativamente mayor que el propio conductor. Esto garantiza una baja resistencia a la conexión a tierra, cumple con los estándares de seguridad y brinda protección confiable tanto para el equipo como para los operadores.

Instalación y mantenimiento convenientes: reducción de los costos totales del ciclo de vida del proyecto

Métodos de instalación flexibles: admite instalación multidireccional, tanto horizontal como vertical, y se puede fijar rápidamente a elevadores eléctricos, salas de equipos o techos mediante soportes de montaje. El diseño modular facilita un montaje rápido; Las secciones estándar están disponibles en longitudes de 3 m, 6 m u 8 m (personalizables según las especificaciones del usuario). Además, las tomas de derivación se pueden colocar en cualquier lugar deseado según los requisitos del cliente, siempre que la separación entre salidas no sea inferior a 0,6 metros. Esta flexibilidad permite una conveniente expansión de capacidad futura y ajustes de ruta, acortando significativamente el ciclo de instalación.

Detalles de diseño centrados en el usuario

Las unidades de derivación tienen una vida útil de conexión/desconexión de ≥200 ciclos. Combinado con conectores con diseños de prevención de errores de fase, el riesgo de errores de instalación se reduce drásticamente.

Al utilizar un método de instalación con junta a tope, asegurar los pernos de conexión requiere solo una llave, lo que hace que la operación sea simple y sin esfuerzo. Todos los productos de diversas clasificaciones actuales utilizan una placa de cubierta estandarizada, lo que garantiza un alto grado de estandarización, una fuerte intercambiabilidad y una conveniente adaptabilidad de interfaz para ajustes de capacidad.

Equipado con juntas de expansión corrugadas, el sistema permite dos grados de libertad de ajuste, tanto horizontal como vertical. Esto no sólo se adapta a la expansión y contracción causada por las fluctuaciones de temperatura, sino que también compensa las desviaciones estructurales resultantes del asentamiento de los cimientos. Esta innovación resuelve las deficiencias de los dispositivos de expansión de placa deslizante tradicionales, como índices de protección deficientes, instalación engorrosa y operación poco confiable.

Esquema de mantenimiento simplificado: el mantenimiento de rutina solo requiere comprobaciones periódicas del apriete del conector y la integridad de la carcasa. En caso de problemas como una resistencia reducida del aislamiento, los componentes internos se pueden secar mediante un breve período de funcionamiento sin carga. Si se produce un sobrecalentamiento localizado, el problema se puede resolver rápidamente solucionando los problemas de los puntos de conexión o ajustando la carga, lo que resulta en bajos costos de mantenimiento.

Escenarios de aplicación típicos

El electroducto cerrado de baja corriente se usa ampliamente en:

▪Oficinas comerciales de iluminación y distribución de energía para equipos.

▪Sistemas de automatización industrial para armarios de control y PLCs

▪Entornos médicos y de laboratorio que requieren energía limpia y estable

▪Construcción de infraestructura para sistemas de baja tensión y emergencia.

▪Actualizaciones de fábrica donde se requiere una modernización eficiente

Guía de selección: requisitos del proyecto que coinciden científicamente

Selección de clasificación actual: seleccione la clasificación adecuada según la corriente de carga real; Se recomienda incluir un margen de seguridad del 10 % al 20 % para adaptarse a las necesidades futuras de expansión de capacidad y garantizar la estabilidad del producto a largo plazo.

Selección del tipo de aislamiento: Para entornos secos con temperaturas ambiente bajas y fluctuaciones de corriente mínimas, los sistemas con aislamiento de aire son la opción preferida; para entornos con espacio limitado, alta humedad o polvorientos, se recomiendan sistemas con aislamiento compacto.

Determinación de la clase de protección: para escenarios interiores estándar, una clasificación IP40 es suficiente; para ambientes exteriores o húmedos/polvorientos, garantizar una clase de protección de al menos IP54; para ambientes de clima marino, se recomiendan productos con una clase de protección más alta.

Consideraciones sobre el material del conductor: Para proyectos que implican cargas elevadas sostenidas o que requieren una estabilidad excepcional, los conductores de cobre son la opción preferida; para proyectos con presupuestos limitados y fluctuaciones de carga mínimas, se pueden seleccionar conductores de aleación de aluminio.

Personalización para requisitos especiales: si tiene requisitos específicos con respecto a entornos de instalación, clasificaciones actuales o características funcionales, comuníquese con nuestro equipo profesional; Le proporcionaremos una solución de producto personalizada adaptada a sus necesidades.
