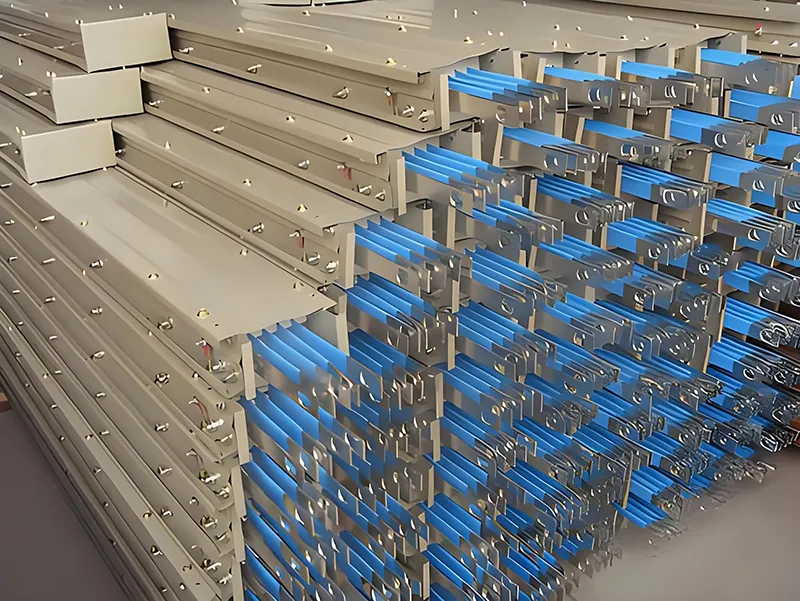

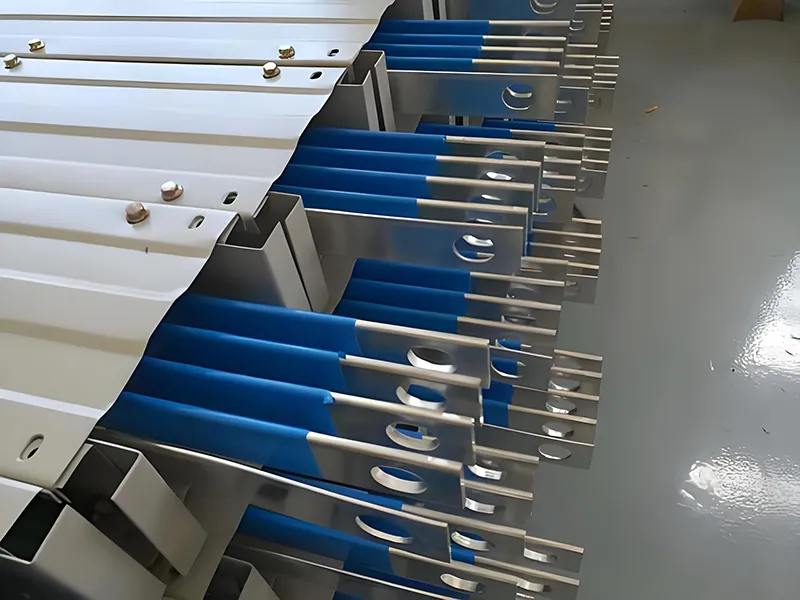

Electroducto con aislamiento de aire 2000A

Un electroducto con aislamiento de aire de 2000 A es un dispositivo de transmisión de alta corriente que se utiliza en sistemas de distribución de energía, principalmente para la transmisión segura y eficiente de energía eléctrica en sistemas industriales o de edificios. Tiene una corriente nominal de 2000A y utiliza aire como medio aislante para aislar los conductores de la carcasa.

•Corriente nominal: 2000 amperios

•Método de aislamiento: Aislamiento de aire

•Tipo de equipo: Sistema de canalización bus-barra

En términos simples, es un sistema de transmisión de alta corriente que utiliza barras metálicas en lugar de cables tradicionales.

Ventajas frente a los cables

Ventajas principales

1. Protección de seguridad, múltiples garantías

Al utilizar una estructura de aislamiento de aire dividida, la distancia de seguridad entre fases y la distancia de fuga superan con creces los estándares nacionales, eliminando efectivamente los riesgos de cortocircuito. Los componentes de aislamiento interno están hechos de resina epoxi de alta resistencia, lo que mejora significativamente la resistencia del producto a la estabilidad dinámica y térmica, y es capaz de soportar sobretensiones instantáneas de corriente de cortocircuito, protegiendo el sistema de distribución de energía. Se instalan guardas de seguridad en los enchufes, que pueden cerrarse y sellarse con sellos de plomo en condiciones normales para evitar la entrada de polvo, objetos extraños y operaciones accidentales. No es necesario desconectar la alimentación al enchufar la caja de conexiones; el cable de tierra siempre está conectado antes de desconectarlo, lo que mejora aún más la seguridad operativa. El grado de protección del producto alcanza IP40, que puede aumentarse a IP54 con accesorios dedicados, ofreciendo excelente resistencia al polvo y la humedad y adaptabilidad a diversos ambientes interiores.

2. Disipación de calor de alta eficiencia, ahorro de energía y reducción del consumo.

El conductor utiliza cobre electrolítico de alta pureza con un contenido de cobre superior al 99,99% y la superficie está estañada, que es antioxidante, altamente conductora, tiene baja resistividad y baja pérdida de energía. La carcasa exterior está hecha de acero laminado en frío de alta resistencia de Maanshan Iron & Steel con una estructura corrugada de una sola pieza, que combina una excelente resistencia mecánica y rendimiento de disipación de calor. Combinado con la convección natural del aire, forma un sistema dual de disipación de calor. En comparación con los cables tradicionales, el aumento de temperatura se reduce en un 25% y la capacidad de carga actual aumenta en un 30%. Cuando se transporta la corriente nominal durante un tiempo prolongado, el aumento de temperatura de las piezas conductoras se controla estrictamente dentro del rango estándar, lo que elimina la necesidad de un sistema de refrigeración adicional y reduce los costes operativos.

3. Instalación conveniente y adaptación flexible

Al adoptar un diseño modular, admite varios métodos de conexión, como secciones rectas, curvas y ramas en forma de T. Se puede combinar y unir de manera flexible según los requisitos del sitio para adaptarse a diferentes escenarios de cableado. Equipado con conexión de compensación automática y terminales de sujeción de un solo perno, tiene una alta capacidad de ajuste. El método de montaje a tope ahorra mucho tiempo de instalación y reduce los costos de mano de obra. Se proporcionan amplios conectores de barra colectora, que admiten derivaciones flexibles de cajas de conectores. Los consumidores se pueden conectar a las unidades de barras por el camino más corto. Las adiciones, reubicaciones o renovaciones posteriores de equipos de taller no requieren cambios en el sistema de barras, lo que ofrece una excelente intercambiabilidad. No es necesario reemplazar la carcasa exterior cuando cambian las clasificaciones de corriente adyacentes.

4. Estructura robusta y duradera

La carcasa exterior se fabrica mediante un proceso de moldeo de una sola pieza, lo que da como resultado una alta resistencia mecánica. Con una luz de 6 m, el centro de barras puede soportar una carga de 60 kg. Bajo cambios de temperatura no uniformes, el desplazamiento central de la carcasa no supera los 10 mm, lo que proporciona una fuerte resistencia a vibraciones e impactos. La superficie de la carcasa utiliza un proceso de pulverización electrostática para prevenir la corrosión y el óxido, lo que prolonga la vida útil. Todos los componentes se someten a rigurosas pruebas. El producto ha superado las pruebas de tensión soportada a frecuencia industrial y de estabilidad térmica, y no muestra deformaciones significativas después de las pruebas. En condiciones normales, la resistencia de aislamiento de cada sección no es inferior a 50 MΩ, lo que permite un funcionamiento seguro a largo plazo bajo carga completa, con una vida útil de décadas.

5. Cumplimiento y certificación, calidad confiable

Qingdao Fenghua Electric Manufacturing Co., Ltd., como fabricante profesional de equipos de transmisión y distribución de energía, posee un sistema completo de producción y prueba. Nuestros productos se someten a un riguroso control de calidad, cuentan con múltiples certificados de calificación y tecnologías patentadas, y cumplen con los estándares industriales nacionales y especificaciones internacionales relevantes. Mediante pruebas de múltiples indicadores centrales, como voltaje soportado de frecuencia industrial, resistencia de aislamiento y aumento de temperatura, garantizamos que cada producto cumpla con los estándares de diseño, brindando a los clientes una garantía de calidad confiable.

Parámetros técnicos

Escenarios aplicables

El electroducto con aislamiento de aire 2000A de Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd., con su alta capacidad de transmisión de corriente, rendimiento seguro y confiable y métodos de instalación flexibles, se usa ampliamente en los siguientes escenarios:

Sector Industrial: Plantas industriales, talleres de alto consumo energético, líneas de producción manufacturera, etc., para satisfacer las necesidades de suministro de energía de equipos de alta corriente;

Sector de la construcción: edificios de gran altura, complejos comerciales, edificios de oficinas, comunidades residenciales, etc., que sirven como línea principal de distribución de energía para lograr una distribución eficiente de la energía;

Sector Eléctrico: Subestaciones, cuartos de distribución, conexiones de transformadores y gabinetes de distribución, conexiones entre gabinetes de distribución, etc.;

Otros escenarios: centros de datos, instalaciones de apoyo al tránsito ferroviario, hospitales, escuelas y otros lugares con altos requisitos de estabilidad y seguridad del suministro de energía.

Estructura del producto

El producto se compone de una unidad conductora, una unidad de soporte de aislamiento, una unidad de alojamiento y una unidad de conexión. Presenta una estructura compacta y de diseño racional:

Unidad conductora: Barra colectora de cobre electrolítico de alta pureza, estañada para una excelente conductividad y una reducción de la pérdida de energía;

Unidad de soporte de aislamiento: Componentes de aislamiento de resina epoxi de alta resistencia, que proporcionan aislamiento entre fases para garantizar el rendimiento del aislamiento y mejorar la estabilidad dinámica y térmica;

Unidad de carcasa: carcasa de acero laminado en frío corrugado de una sola pieza, rociada electrostáticamente para prevenir la corrosión y el óxido, que combina resistencia mecánica y disipación de calor, al tiempo que proporciona protección de conexión a tierra;

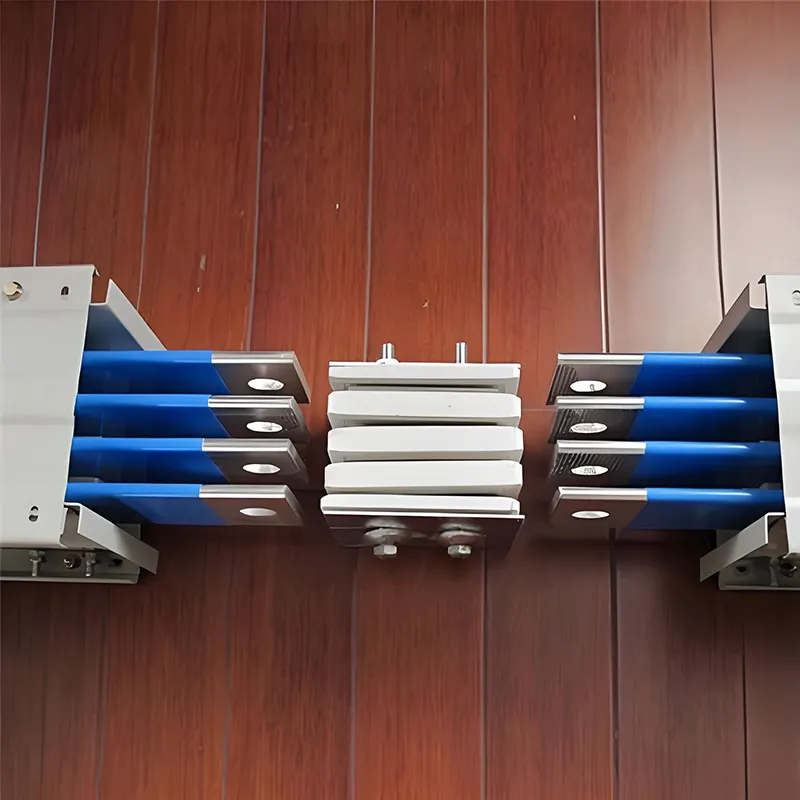

Unidad de conexión: Conectores compensados ​​automáticamente y terminales de sujeción de un solo perno para una conexión conveniente y confiable, reduciendo efectivamente la resistencia de contacto.

Notas de compra

1. Los productos se pueden personalizar en diferentes longitudes y métodos de cableado para satisfacer las necesidades específicas del cliente y los requisitos de cableado en sitio.

2. Todos los productos vienen con informes completos de inspección de calidad y certificados de conformidad, lo que respalda la aceptación in situ.

3. Brindamos servicios profesionales de guía de instalación para ayudar a los clientes a completar la instalación y la puesta en servicio, garantizando el funcionamiento normal del producto.

4. Contamos con un sistema integral de servicio postventa. Para cualquier problema de calidad durante el período de garantía del producto, responderemos con prontitud y brindaremos servicios de reparación o reemplazo.

5. Invitamos a los clientes a contactarnos para realizar consultas, visitas in situ y discutir asuntos de compra. ¡Estamos dedicados a brindarle productos y servicios de alta calidad!

Preguntas frecuentes

1. ¿Qué materiales se utilizan para los conductores en un electroducto de 2000A?

Los conductores suelen estar hechos de barras colectoras de aluminio o cobre de alta conductividad. Las barras colectoras de cobre proporcionan mayor conductividad y durabilidad, mientras que las barras colectoras de aluminio ofrecen una solución más rentable para grandes sistemas de distribución de energía.

2. ¿Cuáles son las ventajas de los sistemas de electroductos con aislamiento de aire?

Los sistemas de electroductos aislados en aire ofrecen varias ventajas:

•Alta capacidad de carga de corriente

•Excelente disipación de calor

•Instalación modular y flexible

•Fácil mantenimiento y ampliación.

•Menor espacio de instalación en comparación con los sistemas de cable

3. ¿Dónde se usa comúnmente un electroducto con aislamiento de aire de 2000 A?

Un electroducto con aislamiento de aire de 2000 A se usa ampliamente en:

•Plantas de fabricación industriales

•Centros de datos

•Edificios comerciales

•Centros comerciales

•Hospitales

•Aeropuertos y centros de transporte

Es ideal para instalaciones que requieren una distribución de energía estable y de alta capacidad.

4. ¿En qué se diferencia un electroducto con aislamiento de aire de un sistema de cable?

En comparación con los cables de alimentación tradicionales, los electroductos aislados en aire proporcionan:

•Mayor capacidad de corriente

•Mejor rendimiento térmico

•Expansión más sencilla del sistema

•Conexiones más confiables

•Instalación más rápida para grandes cargas eléctricas

5. ¿Cuál es el rango de voltaje típico para un electroducto con aislamiento de aire de 2000 A?

La mayoría de los sistemas de electroductos con aislamiento de aire de 2000 A están diseñados para distribución de bajo voltaje, que generalmente oscila entre 380 V y 690 V, según los requisitos del proyecto y los estándares eléctricos.

6. ¿Es seguro un electroducto con aislamiento de aire de 2000 A para operación a largo plazo?

Sí. Un electroducto con aislamiento de aire de 2000 A correctamente diseñado e instalado incluye gabinetes metálicos protectores, soportes de aislamiento y sistemas de conexión a tierra, lo que garantiza una operación segura y confiable durante largos períodos de servicio.

7. ¿Se puede ampliar en el futuro un sistema de electroductos de 2000A?

Sí. Una de las ventajas clave de un sistema de vías para buses es su diseño modular. Más adelante se pueden agregar secciones adicionales de vía bus o unidades de derivación para ampliar la red de distribución eléctrica sin necesidad de una reconstrucción importante.
