¿Cuáles son los escenarios de aplicación de los sistemas de canalización prefabricada cerrada?

Barra colectora cerradaLos sistemas troncales sirven como equipo central dentro de las redes de distribución de energía de bajo voltaje, facilitando un suministro de energía de alta corriente, larga distancia y altamente confiable. Sus principales escenarios de aplicación giran en torno a cuatro requisitos principales: espacio limitado, transmisión de alta corriente, necesidades de protección estrictas y la necesidad de una expansión frecuente de la capacidad. Estos sistemas abarcan varios sectores, incluidos edificios comerciales, instalaciones industriales y centros de datos. Sobre la base de su consulta anterior sobre los dos tipos principales de canalizaciones eléctricas cerradas (con aislamiento de aire y compactos (sándwich), sus escenarios de aplicación se pueden clasificar por entorno y, al mismo tiempo, distinguir la idoneidad de cada tipo de barra colectora específica:

I. Distribución de energía en edificios (el sector de aplicación más frecuente)

1. Edificios de gran altura (torres de oficinas, hoteles, apartamentos, complejos de uso mixto)

Requisitos básicos: suministro de energía a nivel del piso, elevadores verticales de alta corriente, maximización del espacio utilizable del edificio y adaptabilidad a cambios futuros en la función o el diseño del edificio.

Tipos adecuados: Canalización prefabricada principalmente compacta (sándwich) (debido a limitaciones de espacio); Se puede seleccionar canalización de barras con aislamiento de aire para ciertas áreas secas de acceso público.

Ubicaciones de aplicación: elevadores verticales que se extienden desde transformadores/gabinetes de distribución hasta tableros de distribución a nivel del piso, así como también líneas principales de distribución horizontal; Estos sistemas reemplazan los cables tradicionales para resolver los desafíos asociados con la distribución de energía de alta corriente y tramos largos.

2. Edificios públicos de gran escala (centros de exposiciones, estadios deportivos, terminales de aeropuertos, estaciones de tren de alta velocidad)

Requisitos principales: suministro de energía centralizado de alta corriente (para iluminación, HVAC, escaleras mecánicas y sistemas de emergencia), facilidad de instalación y capacidades de rápida expansión de capacidad.

Tipos adecuados: Tanto los tipos compactos (sándwich) como los con aislamiento de aire son opciones viables, seleccionadas en función de la sequedad del ambiente; El tipo Compact generalmente tiene prioridad para zonas de alta corriente.

Ubicaciones de aplicación: Redes de distribución internas en todo el lugar, así como líneas de suministro de energía dentro de las salas de equipos, lo que facilita la adición temporal de cargas eléctricas según sea necesario.

3. Hospitales, escuelas e instituciones de investigación

Requisitos básicos: suministro de energía seguro y estable, baja pérdida de energía, resistencia al polvo y la humedad y facilidad de mantenimiento (los hospitales, en particular, exigen niveles extremadamente altos de continuidad del suministro de energía).

Tipos adecuados: la canalización prefabricada con aislamiento de aire es adecuada para áreas secas, mientras que la canalización prefabricada compacta (sándwich) se recomienda para ambientes húmedos (p. ej., laboratorios, centros de suministros estériles).

Ubicaciones de aplicación: Redes de distribución dedicadas que dan servicio a quirófanos, unidades de cuidados intensivos (UCI) y laboratorios de investigación, garantizando así la confiabilidad del suministro de energía. II. Sector de producción industrial

1. Instalaciones Industriales Estándar (Fabricación de Maquinaria, Ensamblaje de Electrónica, Fabricación Liviana)

Requisitos principales: suministro de energía para equipos de alta corriente (prensas de estampado, equipos de soldadura, líneas de producción), capacidades de roscado flexibles y adaptabilidad a las actualizaciones y modificaciones de las líneas de producción.

Tipos adecuados: Sistemas de barras colectoras compactos (alta capacidad de corriente, alto grado de protección); También se pueden seleccionar tipos con aislamiento de aire para talleres secos.

Ubicaciones de aplicación: Troncales principales de distribución de energía dentro de talleres, líneas de suministro de energía dedicadas para equipos de producción a gran escala; admite ajustes rápidos del suministro de energía durante la expansión o reubicación de la línea de producción.

2. Industria Pesada/Industria Especializada (Metalurgia, Química, Minería, Fabricación de Automóviles)

Requisitos básicos: alto grado de protección (a prueba de polvo, humedad, resistente a la corrosión), resistencia a vibraciones, resistencia a cortocircuitos y suministro continuo de energía de alta corriente.

Tipos adecuados: Sistemas de barras colectoras compactas de alta protección (IP54 y superiores); Los sistemas de barras colectoras cerrados resistentes a la corrosión se seleccionan para ciertos ambientes corrosivos.

Ubicaciones de aplicación: Suministro de energía para equipos críticos en talleres metalúrgicos, líneas de producción química, salas de distribución minera y plantas de ensamblaje de automóviles; Diseñado para soportar entornos industriales hostiles.

III. Centros de datos y salas de servidores

1. Centros de datos a gran escala e instalaciones de computación en la nube

Requisitos principales: transmisión de corriente ultraalta, baja pérdida de energía, alta confiabilidad, diseño compacto (dada la prima en el espacio de la sala de servidores) y rápida escalabilidad.

Tipos adecuados: Sistemas de barras colectoras compactas de alta protección (la opción principal); En zonas específicas se utilizan sistemas de barras colectoras cerradas resistentes al fuego.

Ubicaciones de aplicación: suministro de energía UPS dentro de salas de servidores, troncales de distribución principales que conectan gabinetes de distribución con bastidores de servidores y líneas de suministro de energía para fuentes de energía de respaldo (generadores diesel); satisface las demandas de energía de alta densidad y alta corriente de los equipos de TI.

2. Estaciones base de comunicaciones y salas de datos

Requisitos básicos: protección ambiental exterior/semiexterior, suministro de energía estable y facilidad de instalación.

Tipos adecuados: Sistemas de barras colectoras cerradas para exteriores, adaptados a las condiciones ambientales específicas de las estaciones base.

IV. Funciones especializadas y escenarios de aplicación específicos

1. Sistemas de suministro de energía de emergencia y protección contra incendios

Requisitos básicos: continuidad del suministro eléctrico, resistencia al fuego y seguridad.

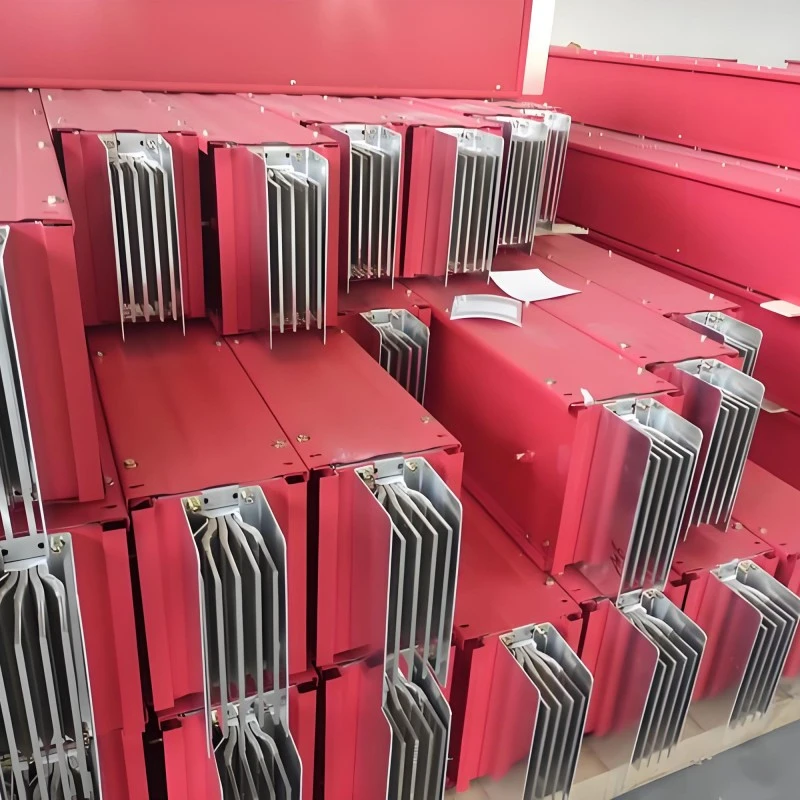

Tipos adecuados: Sistemas de barras colectoras cerradas resistentes al fuego (que cumplen con los códigos nacionales de seguridad contra incendios). Áreas de aplicación: Circuitos de suministro de energía para equipos de seguridad contra incendios, incluidas bombas contra incendios, elevadores contra incendios, iluminación de emergencia y ventiladores de extracción de humo, que garantizan el funcionamiento continuo de sistemas críticos durante un incendio.

2. Nueva energía e infraestructura

Requisitos básicos: alta capacidad de corriente, transmisión a larga distancia y alta estabilidad.

Tipos adecuados: Principalmente sistemas de canalización prefabricada compactos.

Áreas de aplicación: Sistemas de distribución de energía para centrales fotovoltaicas, circuitos de suministro de energía para grupos de estaciones de carga y alimentadores principales de distribución de energía para estaciones y depósitos de tránsito ferroviario urbano.
