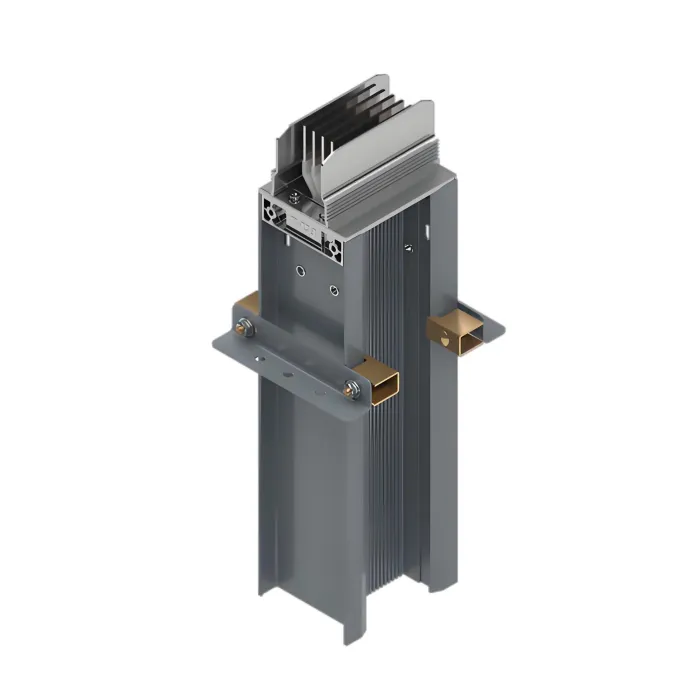

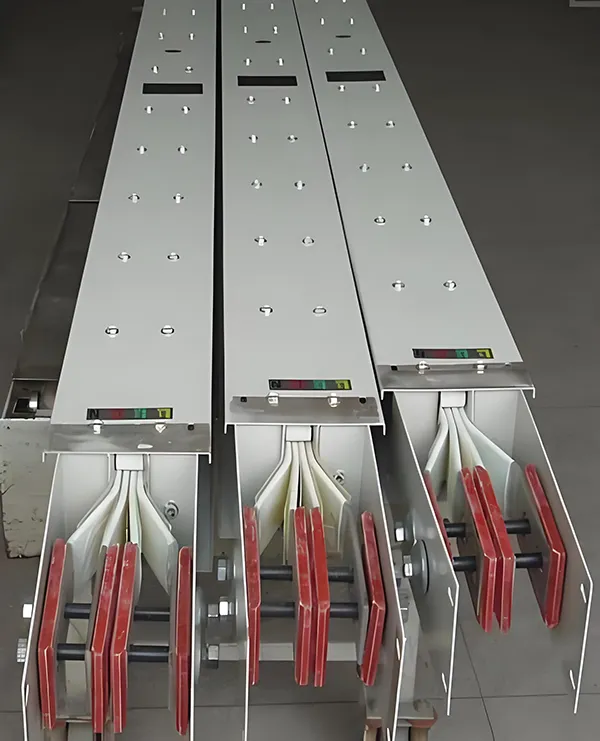

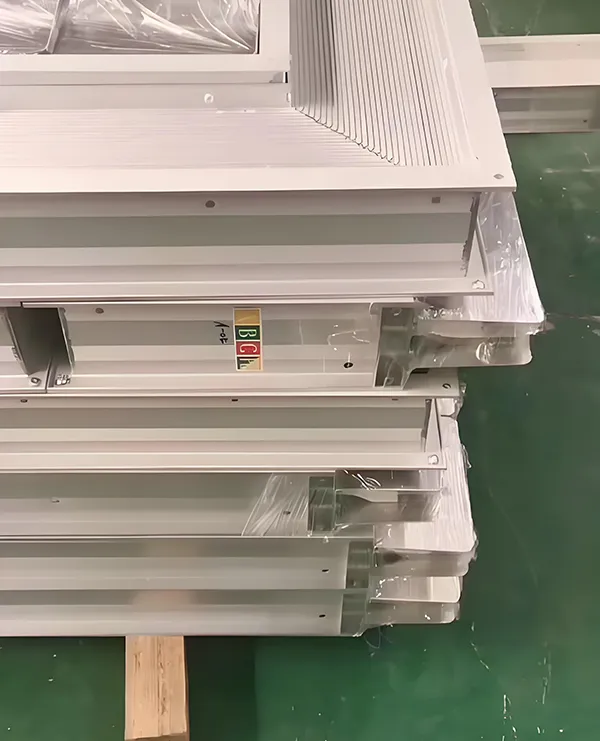

Electroducto tipo sándwich 630A

El electroducto sándwich 630A (también conocido como electroducto compacto) es un componente central altamente eficiente para la transmisión y distribución de energía, diseñado específicamente para sistemas de distribución de bajo voltaje. Con una corriente nominal adaptada con precisión para cumplir con los requisitos de carga de 630 A, su núcleo presenta una estructura tipo sándwich densa y laminada "conductor + aislamiento + conductor". Este diseño elimina por completo los espacios de aislamiento llenos de aire característicos de los electroductos tradicionales con aislamiento de aire, garantizando en su lugar una unión estrecha e integrada entre los conductores y las capas aislantes, brindando así la doble ventaja de compacidad estructural y confiabilidad operativa. Como alternativa ideal a las bandejas de cables tradicionales, este electroducto resuelve eficazmente los problemas comunes asociados con la distribución por cable, como la alta pérdida de energía, los requisitos excesivos de espacio y los engorrosos procedimientos de instalación y mantenimiento. Ampliamente implementado en varios escenarios de distribución de bajo voltaje que involucran cargas medias a bajas, brinda a los usuarios de los sectores industrial, comercial y residencial una solución integral de distribución de energía integral, eficiente, segura y que ahorra energía, lo que en última instancia ayuda a mejorar la calidad y eficiencia del sistema y, al mismo tiempo, reduce los costos y el consumo de energía.

Estructura central y ventajas

1. Estructura laminada densa: rendimiento superior

El producto utiliza un proceso de aislamiento compuesto de alta densidad y alta precisión. Sus conductores centrales están elaborados a partir de barras colectoras de cobre electrolítico T2 de alta pureza (las barras colectoras de aluminio también están disponibles a pedido del usuario), con un contenido de cobre de ≥99,9%. La superficie se somete a un tratamiento profesional de estañado, que no sólo mejora eficazmente la resistencia del conductor a la oxidación y la corrosión, sino que también reduce significativamente la resistencia de contacto, minimizando así la pérdida de potencia durante la transmisión de corriente. La capa de aislamiento está compuesta de material compuesto BMC resistente al calor y antienvejecimiento o película de poliéster, que envuelve herméticamente cada conductor. Sin absolutamente ningún espacio de aire entre las fases, este diseño maximiza la utilización del espacio al tiempo que aumenta significativamente la capacidad de transporte de corriente y la eficiencia de disipación de calor. El aumento de la temperatura operativa se controla estrictamente dentro de los límites prescritos por las normas nacionales (muy por debajo de los umbrales máximos permitidos), lo que garantiza que el equipo permanezca estable y confiable incluso durante un funcionamiento prolongado a plena carga y mitiga eficazmente los riesgos de seguridad causados ​​por el sobrecalentamiento.

2. Ventajas clave de rendimiento

La corriente nominal se establece con precisión en 630 A, lo que la hace perfectamente compatible con sistemas de distribución de energía de bajo voltaje (≤1000 V) y capaz de satisfacer las demandas actuales de la mayoría de los escenarios de distribución de carga media a baja. El diseño presenta una unión estrecha entre los conductores y la capa de aislamiento, lo que resulta en una impedancia general extremadamente baja y una caída de voltaje mínima para el sistema de electroductos; esto reduce significativamente la pérdida de energía durante la distribución de energía, incorporando así los principios de conservación de energía. El diseño estructural es excepcionalmente compacto; En comparación con las bandejas portacables tradicionales, ahorra más del 50 % en espacio de instalación, lo que las hace especialmente adecuadas para entornos con espacio limitado, como edificios de gran altura y salas de equipos. Con una clasificación de protección de ingreso (IP) de IP54 o superior, el sistema cuenta con excelentes capacidades a prueba de polvo y humedad, lo que le permite adaptarse a diversos entornos complejos de instalación en interiores y, al mismo tiempo, protege eficazmente el equipo de los efectos corrosivos del polvo y la humedad. Además, exhibe una resistencia excepcional a las fuerzas electrodinámicas de cortocircuito y posee una estabilidad termodinámica superior, lo que le permite resistir el impacto de las corrientes de cortocircuito sin sufrir daños. Con una vida útil superior a 30 años, el sistema reduce sustancialmente los costos futuros de reemplazo y mantenimiento.

3. Instalación conveniente y expansión flexible

Al adoptar un diseño modular y estandarizado, las secciones del electroducto se pueden conectar de manera simple y conveniente sin la necesidad de una fabricación compleja en el sitio. Admite una variedad de métodos de instalación, incluidas configuraciones horizontales, verticales y de montaje lateral, lo que permite una adaptación flexible a los diseños de distribución de energía específicos de diferentes edificios. Esto aumenta significativamente la eficiencia de la construcción y acorta los plazos del proyecto. Equipado con cajas enchufables dedicadas, este sistema permite operaciones de derivación en línea viva. En consecuencia, si los usuarios requieren una expansión de capacidad en el futuro para adaptarse a mayores cargas, no hay necesidad de modificaciones importantes a la infraestructura de distribución de energía existente; La expansión se puede lograr simplemente agregando nuevos módulos y cajas enchufables. Esto garantiza una instalación y un mantenimiento convenientes y eficientes, reduciendo efectivamente los costos y las complejidades asociados con futuras actualizaciones de capacidad, y es ideal para satisfacer los requisitos de distribución de energía a largo plazo de diversos edificios e instalaciones industriales.

Parámetros técnicos (básicos)

Escenarios de aplicación

El electroducto sándwich Fenghua Electric 630A está diseñado para distribución de energía de carga media y baja, y ofrece una estructura compacta, rendimiento estable y fácil instalación. Se utiliza ampliamente en sistemas de electroductos de baja tensión en diversas industrias:

Edificios de gran altura: Distribución principal vertical y distribución secundaria en piso para torres residenciales, oficinas y departamentos.

Pequeñas y medianas plantas industriales: Distribución de energía para equipos de producción, iluminación de talleres y maquinaria en fábricas de electrónica, maquinaria y alimentos.

Complejos comerciales: Alumbrado público, suministro eléctrico a comercios y distribución de sistemas HVAC en centros comerciales, supermercados y centros comerciales.

Centros de datos: Distribución auxiliar para salas de servidores, aire acondicionado, iluminación y equipos de soporte.

Edificios públicos: Distribución segura de energía en hospitales, escuelas y residencias de ancianos.

Instalaciones de tránsito ferroviario: Distribución en baja tensión para iluminación de estaciones y equipos auxiliares.

Este sistema de canalización busbar garantiza un suministro de energía confiable, flexible y seguro en diversos escenarios de distribución de bajo voltaje, lo que lo convierte en una opción ideal para proveedores de electroductos, fabricantes de electroductos y adquisiciones industriales.

Garantía de calidad y servicio

El electroducto tipo sándwich Fenghua Electric 630A está diseñado, fabricado y probado en estricta conformidad con los estándares nacionales e industriales. Cada unidad se somete a controles de calidad integrales, que incluyen pruebas de resistencia a la tensión, aumento de temperatura, cortocircuitos y aislamiento, lo que garantiza un rendimiento confiable y seguridad. Todos los productos cuentan con la certificación CCC, lo que garantiza calidad y cumplimiento.

Ofrecemos soporte de servicio completo, desde consulta de diseño, selección de especificaciones e instalación en el sitio hasta mantenimiento y resolución de problemas. Nuestros equipos técnicos y de posventa profesionales brindan orientación continua, lo que garantiza un funcionamiento seguro y estable de sus sistemas de electroductos de bajo voltaje.

Como proveedor y fabricante confiable de electroductos, Fenghua Electric ofrece soluciones de canalizaciones eléctricas de alta calidad y sistemas de distribución personalizables. Damos la bienvenida a consultas, visitas in situ y discusiones sobre adquisiciones. Comprometidos con la calidad, la integridad y la excelencia en el servicio, ofrecemos productos de electroductos sándwich 630A rentables y soluciones de distribución de energía personalizadas para una colaboración a largo plazo y un éxito mutuo.

Preguntas frecuentes

P1: ¿Qué es un electroducto tipo sándwich 630A?

Un electroducto sándwich 630A de Fenghua Electric es un sistema de barras colectoras de bajo voltaje con una construcción tipo sándwich con aislamiento denso, diseñado para una distribución de energía segura, eficiente y flexible en aplicaciones comerciales, industriales y de centros de datos.

P2: ¿Cuáles son las principales ventajas de este electroducto?

Presenta alta capacidad de corriente, bajo aumento de temperatura, baja impedancia, disipación de calor eficiente, diseño compacto e instalación flexible, lo que lo convierte en una alternativa ideal a los sistemas de cable tradicionales.

P3: ¿Qué estándares cumple el electroducto sándwich 630A?

El electroducto se fabrica de acuerdo con los estándares GB 7251 e IEC 61439, y todos los productos cuentan con la certificación CCC, lo que garantiza calidad, seguridad y una larga vida útil.

P4: ¿Dónde puedo utilizar el electroducto sándwich 630A?

Es adecuado para edificios de gran altura, plantas industriales, complejos comerciales, centros de datos, hospitales, escuelas e instalaciones de tránsito ferroviario, cubriendo líneas de distribución de bajo voltaje tanto principales como secundarias.

P5: ¿Qué materiales se utilizan en la construcción de la vía para autobuses?

El electroducto utiliza barras colectoras de cobre T2 (estándar) o barras colectoras de aluminio (personalizadas), con gabinetes hechos de aleación de aluminio y magnesio o acero laminado en frío, que ofrecen excelente conductividad, resistencia y disipación de calor.

P6: ¿Qué opciones de instalación y conexión están disponibles?

Las conexiones se pueden realizar mediante pernos o pasadores de resorte, y las distancias de instalación son horizontales ≤2,5 m y verticales ≤3 m, lo que garantiza configuraciones estables y seguras para diversas aplicaciones.

P7: ¿Cuánto dura la vida útil del electroducto?

Con un uso y mantenimiento adecuados, el electroducto sándwich 630A tiene una vida útil de más de 30 años, lo que lo convierte en una solución confiable para las necesidades de distribución de energía a largo plazo.

P8: ¿Puede Fenghua Electric brindar soporte y personalización?

Sí. Como fabricante y proveedor líder de electroductos, Fenghua Electric ofrece soporte técnico completo, orientación para la instalación en el sitio y soluciones personalizadas para cumplir con requisitos ambientales, de voltaje o de corriente específicos.
