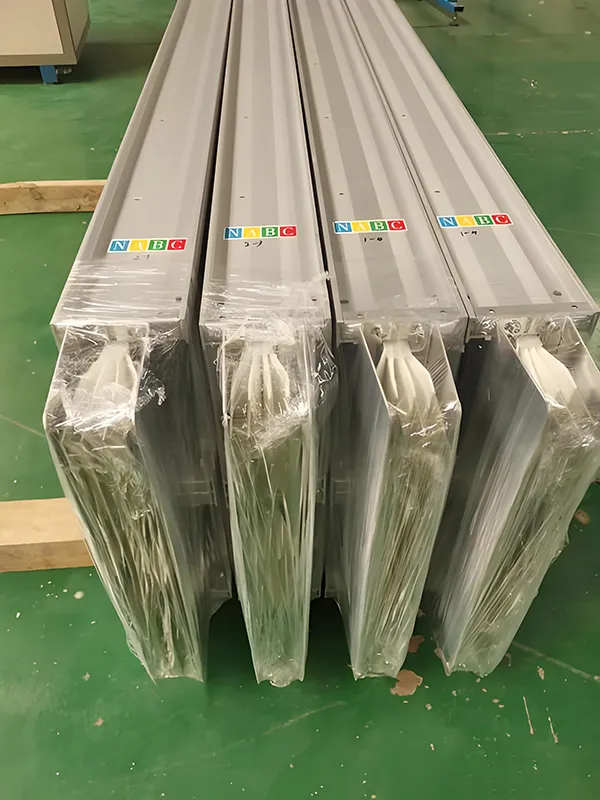

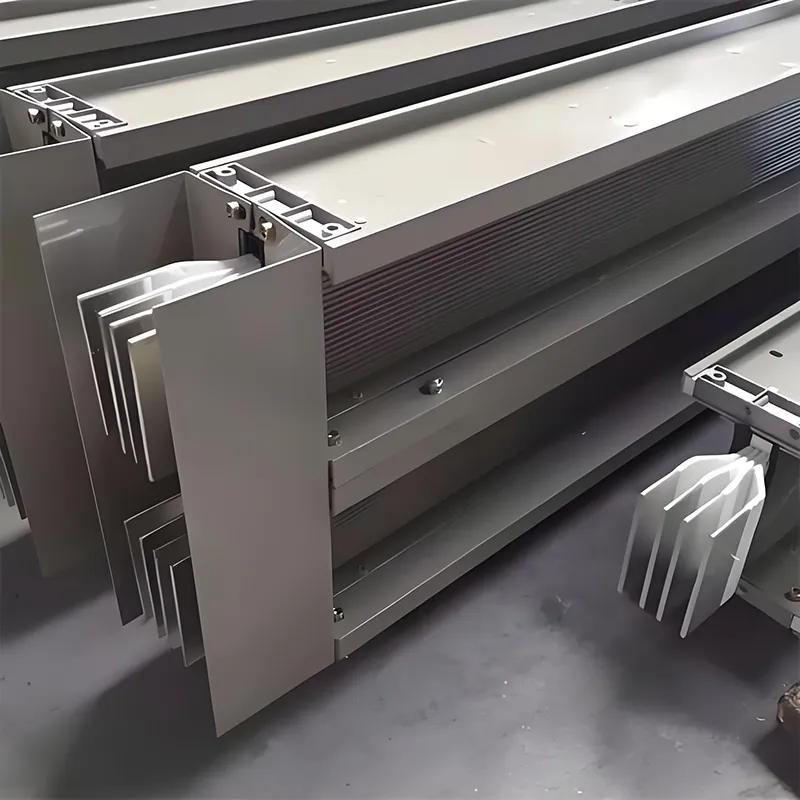

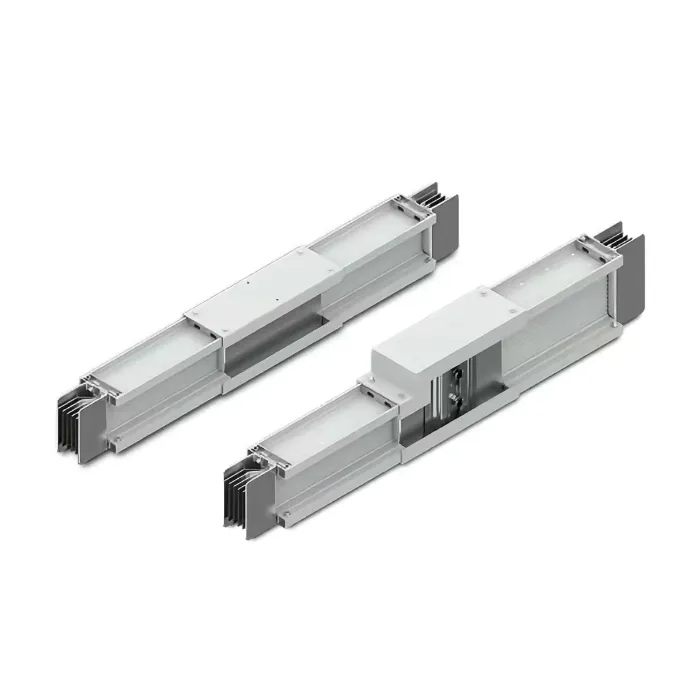

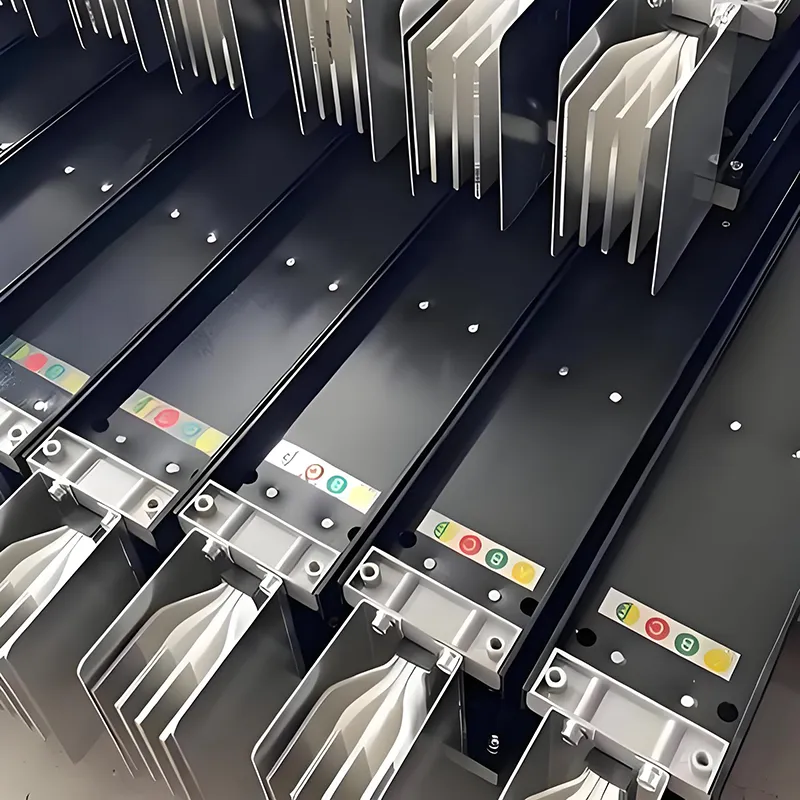

Electroducto tipo sándwich de bajo voltaje

Debido a su estructura compacta, excelente disipación de calor y robusta capacidad de transporte de corriente, el electroducto sándwich de bajo voltaje se ha convertido en la opción principal en los sistemas de distribución de energía modernos.

Estructura central y configuración de aislamiento

•Material del conductor: Cobre electrolítico de alta pureza (pureza ≥ 99,9%); la superficie puede estar opcionalmente plateada o estañada para mejorar la conductividad y la resistencia a la oxidación.

Materiales de aislamiento:

•Tipo estándar: Utiliza materiales aislantes de Clase B o superior (resistencia a la temperatura: 130 °C), como película de poliéster, cinta de mica, etc., para garantizar confiabilidad operativa a largo plazo.

•Tipo resistente al fuego: Emplea una capa compuesta de cinta de mica y caucho de silicona ceramificante, capaz de mantener el rendimiento del aislamiento incluso bajo altas temperaturas que oscilan entre 600°C y 1000°C.

•Tipo impermeable/resistente a la corrosión: Presenta encapsulación mediante fundición de resina epóxica o poliéster-imida Clase H; la clase de aislamiento alcanza la Clase H (180°C), ofreciendo una vida útil superior a 50 años.

•Características de la estructura "sándwich": los conductores de fase están apilados y comprimidos estrechamente sin espacios de aire; el conjunto está completamente encapsulado y moldeado bajo presión, lo que reduce significativamente la reactancia y la caída de voltaje.

Parámetros eléctricos y de seguridad clave

Aumento de temperatura y control de rendimiento térmico

Límites de aumento de temperatura (a una temperatura ambiente de 40°C):

Terminales de conexión: ≤ 60 K (es decir, un máximo de 100 °C)

Caja metálica: ≤ 30 K (es decir, un máximo de 70 °C)

Superficie de aislamiento: ≤ 40 K (es decir, un máximo de 80 °C)

Mecanismo de disipación de calor:

El calor generado por los conductores se conduce a través de la capa aislante hasta la carcasa metálica, donde posteriormente se disipa mediante convección y radiación.

La carcasa de aleación de aluminio presenta un diseño de aleta de disipador de calor integrado, que mejora la eficiencia de disipación de calor en más de un 30 %.

Límites de resistencia térmica:

Tipo estándar: Temperatura de funcionamiento a largo plazo ≤ 130°C

Tipo resistente al fuego: Capaz de mantener un suministro de energía continuo durante más de 90 minutos a 960 °C

Tipo de resina fundida: capaz de funcionar de manera estable dentro de un rango de temperatura ambiental de -40 °C a 130 °C

Clase de protección (código IP) y entornos aplicables

Características Mecánicas y de Instalación

Material del recinto:

Aleación de aluminio: liviana, resistente a la corrosión y ofrece una excelente disipación del calor; Adecuado para su uso como conductor de protección a tierra (PE).

Acero Laminado en Frío: Alta resistencia estructural; cuando se recubre con pintura ignífuga, es adecuado para aplicaciones resistentes al fuego.

Fundición de resina: Cuenta con una carcasa no metálica y proporciona una "protección cuádruple" integral: impermeabilización, resistencia a la corrosión, resistencia a explosiones y protección contra el polvo.

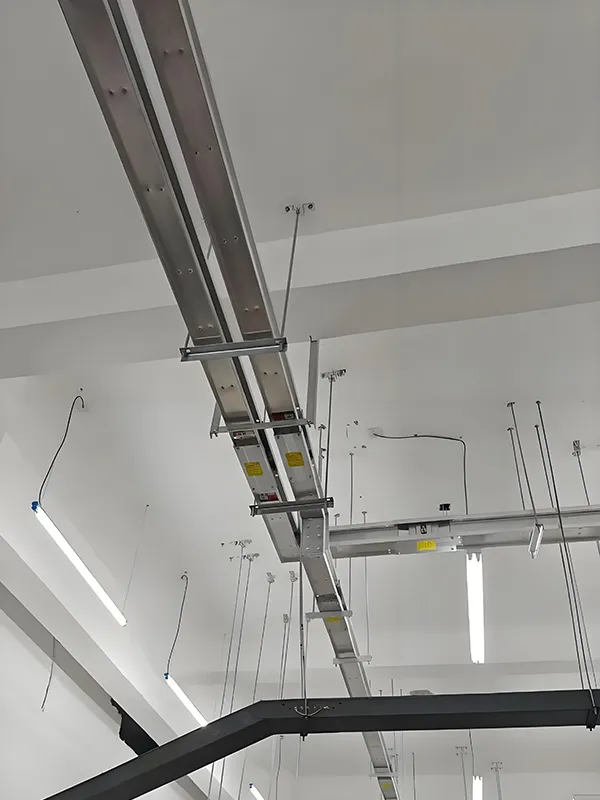

Método de instalación:

Admite montaje en suspensión horizontal o vertical, con un rango de tolerancia ajustable de ±4 mm.

Espaciado entre soportes y soportes: ≤3m para tramos rectos; ≤1,5m para tramos curvos.

Tecnología de conexión:

Conexión rápida de un solo perno: equipada con un mecanismo de control de torsión para garantizar una resistencia de contacto mínima.

Conectores inteligentes: respaldan las capacidades de monitoreo de mantenimiento, reduciendo así el riesgo de fallas operativas.

Extensión de Tecnologías Especializadas

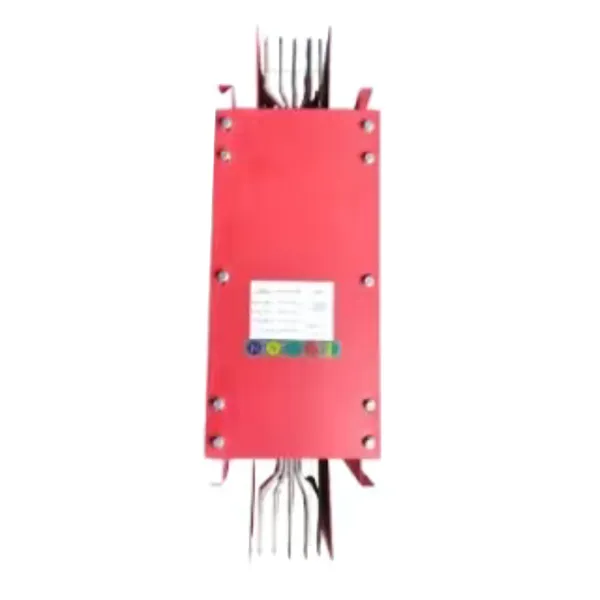

Canalización prefabricada resistente al fuego (tipo NH)‌

Clasificación de resistencia al fuego: opciones seleccionables de 1 hora, 1,5 horas, 2 horas o 3 horas

Capa de aislamiento térmico: fieltro de fibra de silicato de aluminio (resistencia a la temperatura: 1250 °C)

Revestimiento Exterior: Pintura Intumescente Ignífuga; Aumenta rápidamente la conductividad térmica tras la exposición al fuego para retardar la transferencia de calor.

Canalización prefabricada impermeable (tipo resina fundida)‌

Clasificación de protección: IP67–IP68

Material de aislamiento: resina de poliéster insaturado + rellenos inorgánicos, moldeado integralmente

Escenarios de aplicación: Tránsito ferroviario, plantas químicas, instalaciones costeras y otros ambientes corrosivos o húmedos.

Canalización prefabricada inteligente

Integra módulos de medición de temperatura, monitoreo de corriente y alarma de fugas.

Admite transmisión RS485 o inalámbrica para integración en sistemas de automatización de edificios.

Preguntas frecuentes

1. ¿Qué es un electroducto tipo sándwich de bajo voltaje?

Un electroducto sándwich de bajo voltaje es un sistema compacto de distribución de energía con electroductos que utiliza conductores estrechamente apilados con aislamiento entre fases, lo que proporciona alta capacidad de corriente, baja impedancia y transmisión de energía eficiente para edificios e instalaciones industriales modernos.

2. ¿Cuáles son las ventajas de un electroducto sándwich en comparación con los cables tradicionales?

En comparación con los cables tradicionales, un sistema de conductos tipo sándwich ofrece una mejor disipación de calor, mayor capacidad de carga de corriente, una instalación más sencilla y una expansión flexible, lo que lo hace ideal para grandes proyectos de distribución de energía.

3. ¿Dónde se usa comúnmente el electroducto tipo sándwich de bajo voltaje?

Se aplica ampliamente en centros de datos, edificios comerciales, fábricas, aeropuertos, centros comerciales y edificios de gran altura donde se requiere una distribución de energía confiable y eficiente.

4. ¿Qué clasificaciones de corriente están disponibles para sistemas de electroductos de bajo voltaje?

La mayoría de los sistemas de electroductos de bajo voltaje admiten clasificaciones de corriente que van desde 400 A a 6300 A, según los requisitos del proyecto y el diseño del sistema.

5. ¿Se puede personalizar el electroducto para proyectos específicos?

Sí. Los fabricantes y proveedores profesionales de electroductos, como Fenghua Electric, pueden proporcionar soluciones personalizadas de electroductos según la capacidad actual, el entorno de instalación, el nivel de protección y el diseño del proyecto.

6. ¿Es seguro el electroducto tipo sándwich para la distribución de energía industrial?

Sí. Los sistemas de ductos de bus de baja tensión y alta calidad cuentan con un fuerte aislamiento, altos niveles de protección y una resistencia confiable a cortocircuitos, lo que garantiza un funcionamiento seguro y estable.

7. ¿Cómo elijo un fabricante o proveedor confiable de electroductos?

Debe evaluar la experiencia de producción, las certificaciones, los casos de proyectos, la capacidad de personalización y el soporte técnico del fabricante del electroducto antes de comprar.

8. ¿Cómo puedo obtener una cotización para electroductos tipo sándwich de baja tensión?

Para obtener un precio preciso de electroductos de bajo voltaje, generalmente es necesario proporcionar al proveedor detalles como la clasificación de corriente, la longitud del electroducto, el tipo de instalación y los planos del proyecto.
