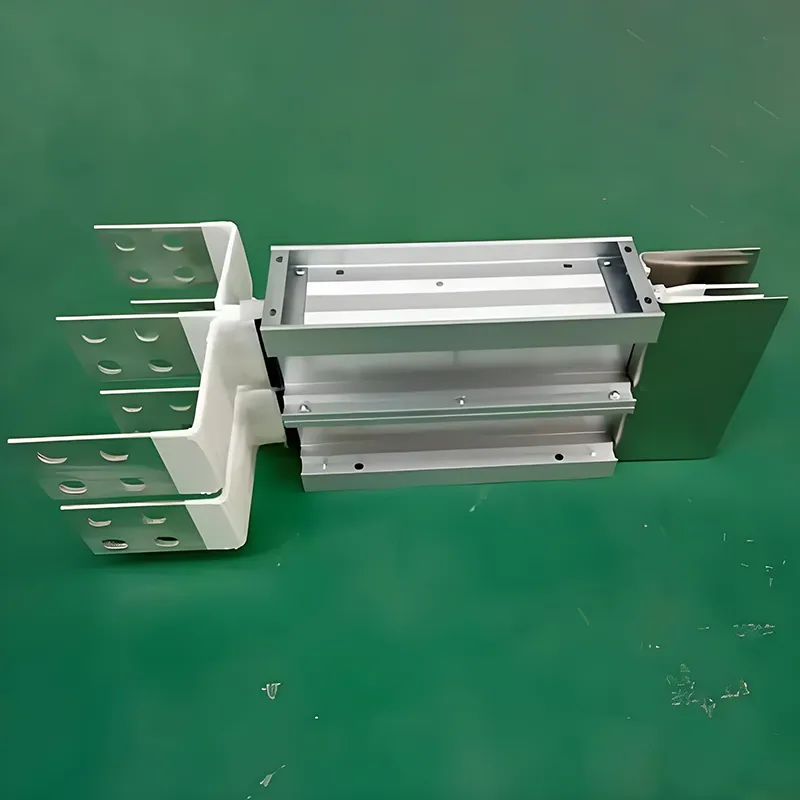

Electroducto tipo sándwich 1600A

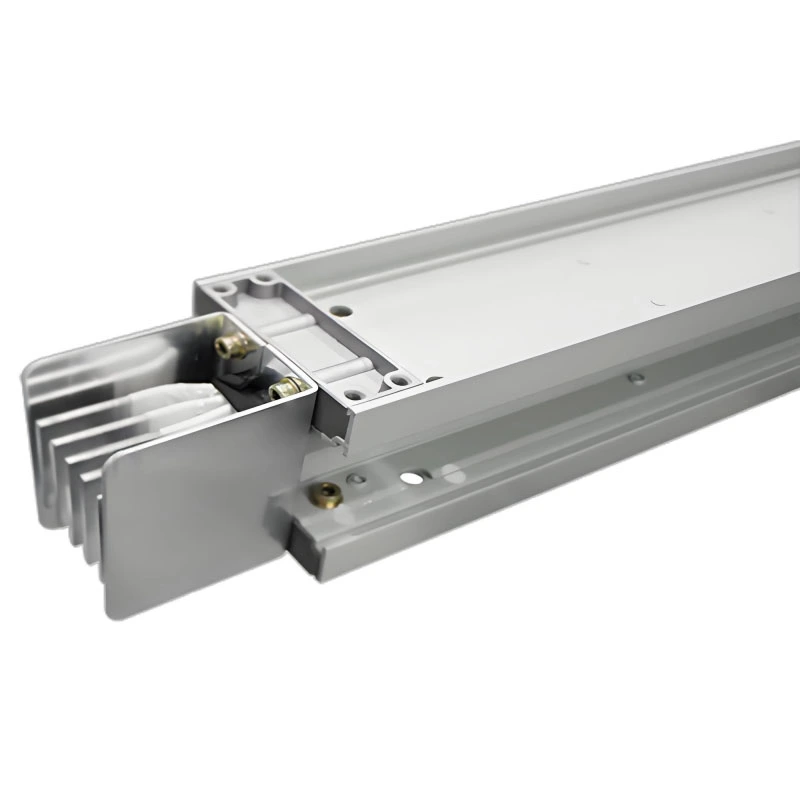

El electroducto sándwich 1600A es un sistema de distribución de bajo voltaje de alto rendimiento diseñado para aplicaciones de gran corriente. Con una estructura tipo sándwich compacta con conductores aislados de cobre o aluminio, garantiza una alta capacidad de carga, un bajo aumento de temperatura y una impedancia mínima, lo que proporciona una entrega de energía estable y confiable.

Características clave:

Alta capacidad de corriente: nominal de 1600 A para plantas industriales, edificios de gran altura, centros de datos y complejos comerciales.

Estructura tipo sándwich: el diseño de aislamiento y conductor en capas garantiza seguridad, disipación de calor eficiente y una instalación que ahorra espacio.

Baja temperatura y baja impedancia: el diseño optimizado reduce la pérdida de energía y mejora la eficiencia del sistema.

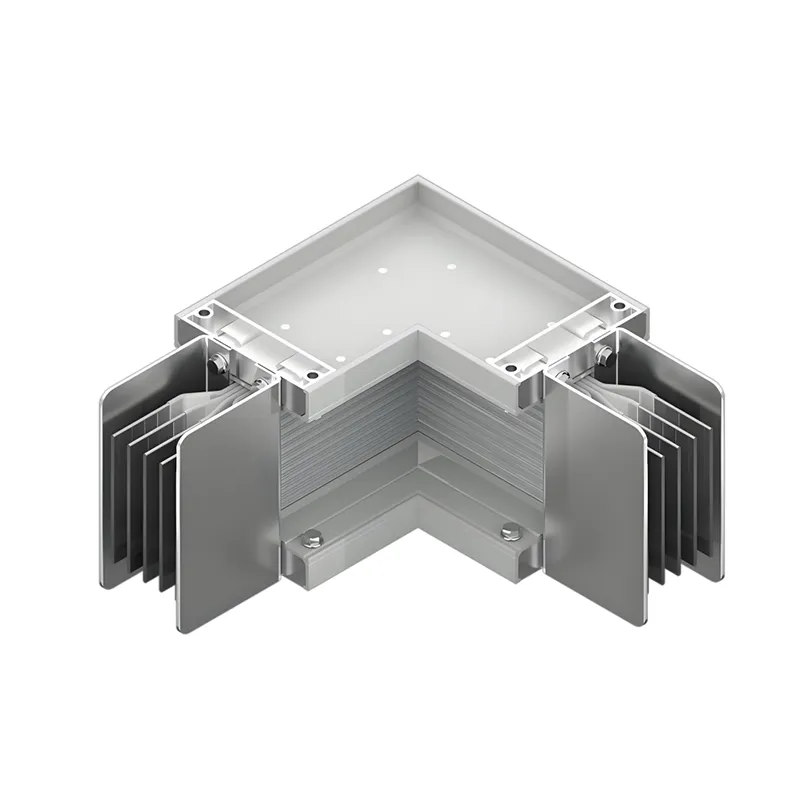

Instalación flexible: Modular, admite tramos rectos, sucursales y diseños personalizados para futuras expansiones.

Seguridad y confiabilidad: Probado para cortocircuitos, resistencia a la tensión y aumento de temperatura; Cumple con las normas CCC e IEC.

Parámetros técnicos

¿Por qué elegir nuestro electroducto sándwich 1600A?

Fabricante profesional: años de experiencia en la producción de electroductos de baja tensión.

Soluciones personalizadas: tamaños, clasificaciones actuales y diseños no estándar disponibles.

Garantía de calidad: cada unidad se somete a pruebas estrictas antes de la entrega.

Soporte de ingeniería: Se proporciona consulta técnica, diseño y orientación de instalación.

Palabras clave de adquisición: electroducto 1600A, electroducto de bajo voltaje, electroducto tipo sándwich, electroducto de alta corriente, distribución de energía industrial, electroducto modular, electroducto compacto.

Ventajas principales

1. Alta conductividad, bajas pérdidas: eficiencia energética y alto rendimiento

Los conductores de cobre electrolítico de grado T2 exhiben una resistividad de ≤0,01777 Ω·mm²/m a 20 °C y una conductividad superior al 98 %, superando con creces la de los materiales de cobre ordinarios. Esta característica reduce significativamente la pérdida de energía durante la transmisión de potencia; a largo plazo, permite a las empresas obtener ahorros sustanciales en los costos de electricidad. Además, la superficie de los conductores de cobre se puede tratar opcionalmente con un baño de estaño o plata para mejorar eficazmente la resistencia a la oxidación y la corrosión, reducir la resistencia de contacto, extender la vida útil de los puntos de conexión y reducir los gastos de mantenimiento futuros.

2. Estructura compacta: utilización optimizada del espacio

El exclusivo diseño "sándwich", que presenta conductores de fase estrechamente apilados, comprime el espacio eléctrico entre los conductores a tan solo 6 a 10 mm, eliminando así por completo los espacios de aire entre las fases. En comparación con los sistemas tradicionales de canalizaciones eléctricas prefabricadas, este diseño reduce el volumen total en más de un 30 % y al mismo tiempo mantiene una capacidad de transporte de corriente equivalente. Esto permite una instalación flexible en entornos con espacio limitado, como elevadores eléctricos y talleres con muchos equipos, lo que mejora significativamente la eficiencia en la utilización del espacio y crea mayores posibilidades para los diseños de los edificios y la disposición de los equipos.

3. Disipación de calor eficiente: funcionamiento estable

Los conductores de cobre poseen una excelente conductividad térmica, lo que permite que el calor se transfiera rápidamente a través de la capa aislante a la carcasa metálica. La carcasa está construida con una aleación de aluminio y magnesio y presenta un diseño de aleta de disipación de calor integrada; esto aumenta la superficie en más de un 30% en comparación con las carcasas estándar, lo que permite una disipación de calor altamente eficiente a través de un mecanismo dual de convección y radiación. Durante el funcionamiento a corriente nominal, el aumento de temperatura en los terminales de conexión sigue siendo ≤60 K, mientras que el aumento de temperatura de la carcasa sigue siendo ≤30 K. Esto garantiza temperaturas de funcionamiento estables para el sistema de canalización prefabricada a largo plazo, evitando eficazmente el envejecimiento del aislamiento y la degradación del rendimiento causados ​​por el sobrecalentamiento y garantizando así la confiabilidad del sistema de distribución de energía.

4. Protección Integral: Adaptable a Entornos Complejos

La carcasa metálica completamente cerrada se somete a tratamientos superficiales, como anodizado, electroforesis o revestimiento ignífugo, para brindar protección multinivel que va desde IP54 a IP68. Los modelos estándar ofrecen protección contra el polvo y las salpicaduras, cumpliendo con los requisitos operativos de plantas industriales y edificios comerciales típicos. Los modelos impermeables brindan protección contra la inmersión a corto plazo o incluso continua, lo que los hace adecuados para ambientes húmedos como túneles subterráneos de servicios públicos y plantas de tratamiento de agua. Los modelos resistentes al fuego son capaces de mantener el suministro de energía durante más de 180 minutos a temperaturas extremas de 960 °C, lo que proporciona una protección confiable para los circuitos de seguridad contra incendios y los sistemas de suministro de energía de emergencia. Además, la estructura "sándwich" carece de canales de aire continuos, lo que elimina fundamentalmente el "efecto chimenea" durante un incendio y mejora el rendimiento de seguridad contra incendios del sistema.

5. Diseño modular para una instalación cómoda

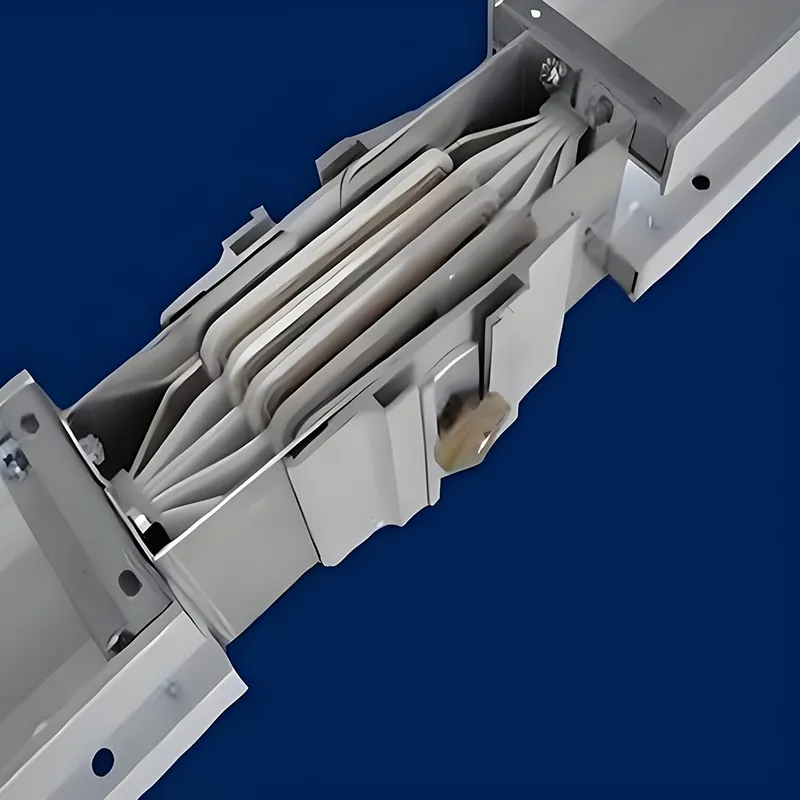

El sistema de electroductos utiliza unidades modulares estándar prefabricadas en fábrica. Durante la instalación en el sitio, estas unidades se conectan rápidamente mediante pernos de doble extremo controlados por torsión y resortes de disco. Este diseño se adapta a tolerancias de instalación de ±4 mm, lo que reduce significativamente la complejidad de la construcción y los costos de tiempo. Las unidades enchufables se pueden insertar o retirar del electroducto en cualquier ubicación mientras el sistema permanece energizado; el diseño de conexión a tierra "primero en conectarse, último en desconectarse" garantiza la seguridad operativa. Además, el sistema admite un mínimo de 200 ciclos de conexión y desconexión, lo que permite una adaptación flexible a requisitos como ajustes de la línea de producción y expansión de equipos, al tiempo que facilita el mantenimiento y las modificaciones en el futuro.

Escenarios de aplicación

1. Sector manufacturero industrial

En los talleres de producción de industrias como la de fabricación de automóviles, procesamiento mecánico, metalurgia y productos químicos, los sistemas de bus de tipo sándwich con conductores de cobre proporcionan una columna vertebral de energía principal estable para equipos de alta potencia, incluidos motores grandes, maquinaria de soldadura y líneas de producción automatizadas. Su alta capacidad de transporte de corriente es capaz de manejar las condiciones de carga pesada asociadas con el arranque y parada frecuentes de la maquinaria, mientras que su diseño modular enchufable facilita los ajustes de la línea de producción y la adición de nuevos equipos, ayudando así a las empresas a lograr una producción altamente eficiente.

2. Centros de datos e instalaciones sanitarias

Los clústeres de servidores en centros de datos y equipos médicos a gran escala en hospitales exigen niveles excepcionalmente altos de continuidad y estabilidad en su suministro de energía. Las características de bajas pérdidas de este sistema de conductos minimizan el desperdicio de energía durante la transmisión de energía. Además, las variantes de productos inteligentes pueden integrar módulos de monitoreo de temperatura y corriente, lo que permite la operación y el mantenimiento remotos a través de RS485 o transmisión inalámbrica; esto permite el monitoreo en tiempo real del estado del equipo, brindando garantía de energía confiable para cargas críticas.

3. Distribución de energía en edificios de gran altura

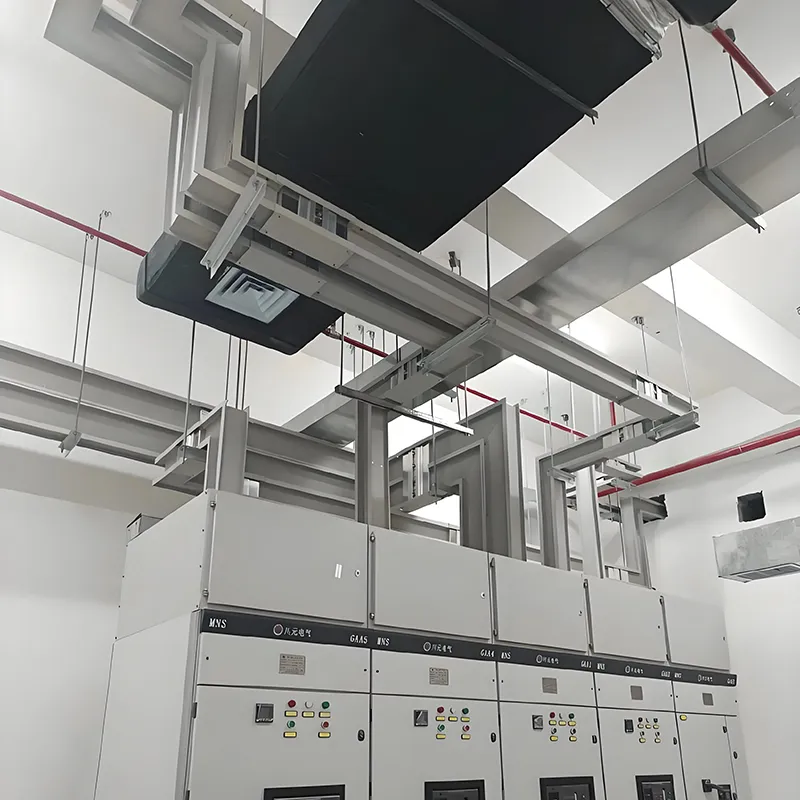

Dentro de los elevadores de distribución eléctrica de los edificios de gran altura, se instalan verticalmente conductos colectores de tipo sándwich con conductores de cobre para que sirvan como líneas principales de suministro de energía para cada piso. Su estructura compacta conserva un valioso espacio en el eje, mientras que su eficiente diseño de disipación de calor garantiza la estabilidad durante la transmisión de energía vertical a larga distancia, proporcionando un suministro de energía equilibrado y confiable a cada piso de edificios de oficinas, hoteles, complejos residenciales y estructuras similares.

4. Condiciones ambientales especiales

Para entornos especiales caracterizados por alta humedad, corrosividad o polvo, como túneles subterráneos de servicios públicos, sistemas de tránsito ferroviario e instalaciones costeras, se encuentran disponibles variantes de conductos colectores impermeables y resistentes a la corrosión. Los conductos colectores moldeados en resina, con un grado de protección IP68, están construidos sin carcasa metálica y están completamente sellados; este diseño garantiza un funcionamiento estable a largo plazo en entornos hostiles, previniendo eficazmente fallas en el equipo causadas por factores ambientales adversos.

Garantía de Calidad y Compromiso de Servicio

Priorizamos constantemente la calidad por encima de todo. Todos nuestros conductores de cobre tipo sándwich se someten a rigurosas pruebas de fábrica, incluidas pruebas de tensión soportada de frecuencia industrial, pruebas de aumento de temperatura y pruebas de corriente soportada de corta duración, para garantizar el pleno cumplimiento de las normas nacionales e internacionales. Además, brindamos a nuestros clientes un servicio integral de soporte:

Guía profesional de selección de productos: Ofrecemos soluciones de selección de productos personalizadas adaptadas a los requisitos de energía específicos de cada cliente, el entorno de instalación y otros factores relevantes. Servicios de instalación en el sitio: Nuestro experimentado equipo de instalación brinda orientación y servicios de instalación en el sitio, lo que garantiza la instalación adecuada y el funcionamiento estable de nuestros productos.

Soporte y mantenimiento posventa: Hemos establecido un sistema integral de soporte y mantenimiento posventa para abordar rápidamente las necesidades de reparación y mantenimiento del cliente, salvaguardando el funcionamiento a largo plazo del equipo.

Preguntas frecuentes

1. ¿Qué es un electroducto sándwich 1600A?

Un electroducto sándwich 1600A es un sistema de distribución de energía de bajo voltaje con una estructura compacta en capas (sándwich), diseñado para transportar grandes corrientes de manera segura y eficiente en aplicaciones industriales, comerciales y de edificios de gran altura.

2. ¿Cuáles son las principales ventajas?

▪Alta capacidad de corriente (1600A)

▪Bajo aumento de temperatura y baja impedancia

▪Seguro y confiable con protección contra cortocircuitos

▪Diseño modular para instalación y expansión flexibles

3. ¿Dónde se utiliza normalmente?

▪Fábricas industriales y líneas de producción.

▪Edificios de gran altura, hoteles y apartamentos

▪Centros de datos y salas de servidores

▪Centros comerciales y grandes instalaciones públicas

4. ¿Se puede personalizar?

Sí, nuestro electroducto sándwich 1600A se puede adaptar para longitudes, diseños, clasificaciones de corriente e interfaces de conexión no estándar según los requisitos del proyecto.

5. ¿Qué tan fácil es la instalación?

El diseño modular y compacto permite tramos rectos, ramificaciones y una instalación rápida en el sitio, lo que reduce la mano de obra y el tiempo de instalación.

6. ¿Qué estándares de seguridad cumple?

Nuestro electroducto se somete a pruebas de cortocircuito, resistencia a la tensión y aumento de temperatura, cumpliendo con CCC, IEC y otros estándares de distribución de bajo voltaje.

7. ¿Cómo elegir el electroducto adecuado para mi proyecto?

Considere la clasificación actual, la longitud, el entorno de instalación y las necesidades de expansión. Nuestro equipo técnico brinda asesoramiento y soporte de diseño para seleccionar la solución óptima.

8. ¿Cómo mantengo el electroducto?

Se recomiendan inspecciones periódicas en busca de polvo, conexiones sueltas y control de temperatura. Requiere un mantenimiento mínimo debido al robusto diseño tipo sándwich.
