Electroducto tipo sándwich vertical

Posicionamiento del producto: una solución de transmisión de energía eficiente adaptada a escenarios de distribución de energía vertical

El electroducto tipo sándwich vertical eléctrico Qingdao Fenghua es una solución de distribución de energía de alta corriente diseñada meticulosamente para escenarios como ejes de distribución de energía en edificios de gran altura y transmisión de energía vertical en plantas industriales. Al integrar una estructura de apilamiento compacto "sándwich" con un diseño optimizado para instalación vertical, el producto logra múltiples avances en la utilización del espacio, eficiencia de transmisión de energía, seguridad y estabilidad, estableciéndose como una opción principal para la distribución de energía vertical en entornos arquitectónicos e industriales modernos.

Parámetros técnicos

Tecnologías centrales: avances en el rendimiento en entornos verticales

1. Estructura de apilamiento "sándwich" personalizada: un diseño compacto adaptado para espacios verticales

El producto emplea una estructura "sándwich" que presenta el apilamiento apretado y sin espacios de conductores trifásicos. Los conductores están directamente aislados entre sí mediante materiales dieléctricos de alto rendimiento, eliminando así por completo los espacios de aire entre fases. Optimizada específicamente para escenarios de instalación vertical, la disposición de los conductores y la estructura del gabinete se han refinado para reducir el volumen total en más del 30 % en comparación con los sistemas tradicionales de electroductos. Este diseño permite un ajuste perfecto dentro de los espacios reducidos de los ejes de distribución de energía, lo que permite una capacidad máxima de transporte de corriente dentro de canales verticales limitados.

2. Conductores de cobre de alta pureza: garantizar la eficiencia en la transmisión vertical de energía

Como material conductor se selecciona cobre electrolítico de grado T2 con una pureza ≥99,95%. A 20°C, su resistividad es tan baja como 0,01777 Ω·mm²/m y su conductividad supera el 98%. En escenarios de transmisión de energía vertical, esta característica de baja resistencia minimiza efectivamente la caída de voltaje en largas distancias, asegurando voltajes de suministro estables en cada piso de un edificio de gran altura. Las superficies de los conductores se pueden tratar opcionalmente con un baño de estaño o plata para mejorar la resistencia a la corrosión, lo que garantiza que se mantenga una baja resistencia de contacto a largo plazo, incluso en entornos húmedos de ejes de distribución de energía, eliminando así posibles riesgos de sobrecalentamiento.

3. Sistema integrado de disipación de calor vertical: resolviendo el desafío del aumento de temperatura en largas distancias

Para abordar el problema de que el calor tiende a acumularse hacia arriba durante la instalación vertical, el sistema emplea una vía de disipación de calor vertical de tres etapas: "Conductor – Capa de aislamiento – Caja metálica". La carcasa está fabricada con una aleación de aluminio y magnesio extruido y cuenta con aletas longitudinales de disipación de calor integradas en su superficie. En comparación con las carcasas de acero estándar, este diseño aumenta la superficie de disipación de calor en un 35 % y multiplica por cinco la eficiencia de la conductividad térmica. A una temperatura ambiente de 40°C, el aumento de temperatura de los terminales de conexión sigue siendo ≤60K, mientras que el de la carcasa metálica sigue siendo ≤30K (cifras muy por debajo de los estándares de la industria), lo que garantiza un funcionamiento estable durante la transmisión de energía vertical a larga distancia.

4. Diseño de seguridad contra el "efecto chimenea": establecimiento de una barrera vertical resistente contra incendios

La estructura sin espacios "sándwich" elimina por completo los canales de aire continuos; En caso de incendio, se evita que el flujo de aire caliente se propague rápidamente hacia arriba a través del sistema de electroductos. Esto erradica eficazmente el "efecto chimenea" en su origen y ha superado con éxito las pruebas realizadas por agencias nacionales autorizadas de seguridad contra incendios. Además, está disponible como opción una variante resistente al fuego; Utilizando una capa aislante compuesta de cinta de mica y caucho de silicona ceramizante, esta versión puede mantener el suministro de energía durante más de 180 minutos a temperaturas extremas de 960°C, cumpliendo así con los rigurosos requisitos para circuitos de seguridad contra incendios en edificios de gran altura.

Características exclusivas para instalación vertical

1. Sistema modular de conexión vertical

Con unidades estándar prefabricadas de fábrica, el sistema utiliza pernos de doble extremo controlados por torsión y resortes de disco para conexiones en el sitio. Este diseño permite un ajuste de tolerancia de instalación de ±4 mm, lo que se adapta eficazmente a las desviaciones de precisión inherentes a las instalaciones verticales. El tiempo de instalación por segmento es ≤10 minutos; En comparación con el cableado tradicional, la eficiencia de la construcción mejora en más del 60%.

2. Diseño enchufable en capas: satisface de manera flexible las necesidades de energía específicas del piso

Las salidas de derivación se pueden abrir en cualquier posición vertical a lo largo de la canalización prefabricada. Las unidades de derivación admiten conexión en caliente (inserción y extracción en condiciones activas), lo que garantiza una secuencia de conexión "primero a tierra, última a tierra" para eliminar por completo el riesgo de arco eléctrico. Cada piso puede configurar de manera flexible unidades de derivación según requisitos de energía específicos sin la necesidad de volver a cablear segmentos completos de barras colectoras, lo que se adapta perfectamente a los ajustes de diseño del piso y las necesidades de expansión de capacidad típicas de los edificios de gran altura.

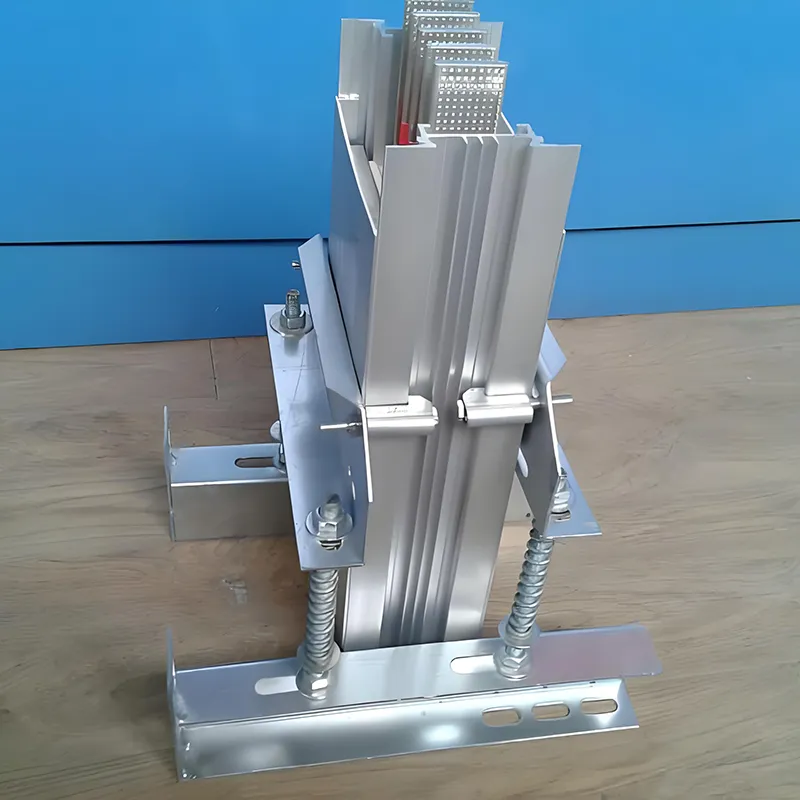

3. Refuerzo anticaída y sísmico

Diseñado específicamente para escenarios de instalación vertical, el sistema está equipado con soportes anticaída dedicados y componentes de refuerzo sísmico capaces de soportar impactos sísmicos de magnitud 8, garantizando así la estabilidad estructural de la canalización prefabricada en condiciones operativas extremas. El espacio entre soportes se puede ajustar de manera flexible según los requisitos de altura del piso: ≤3 m para secciones rectas y ≤1,5 ​​m para secciones de esquina.

Escenarios de aplicación

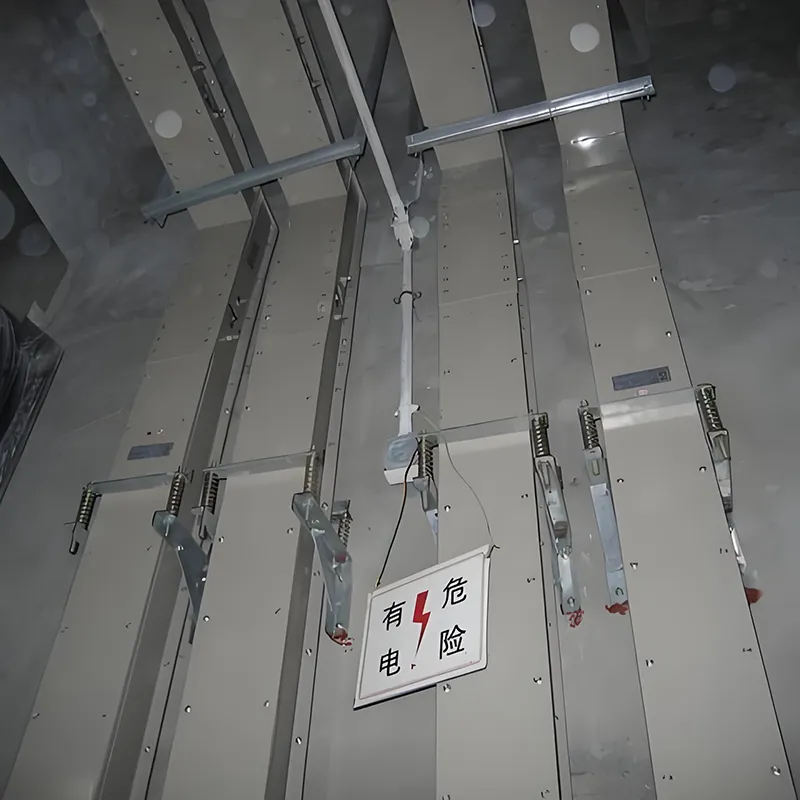

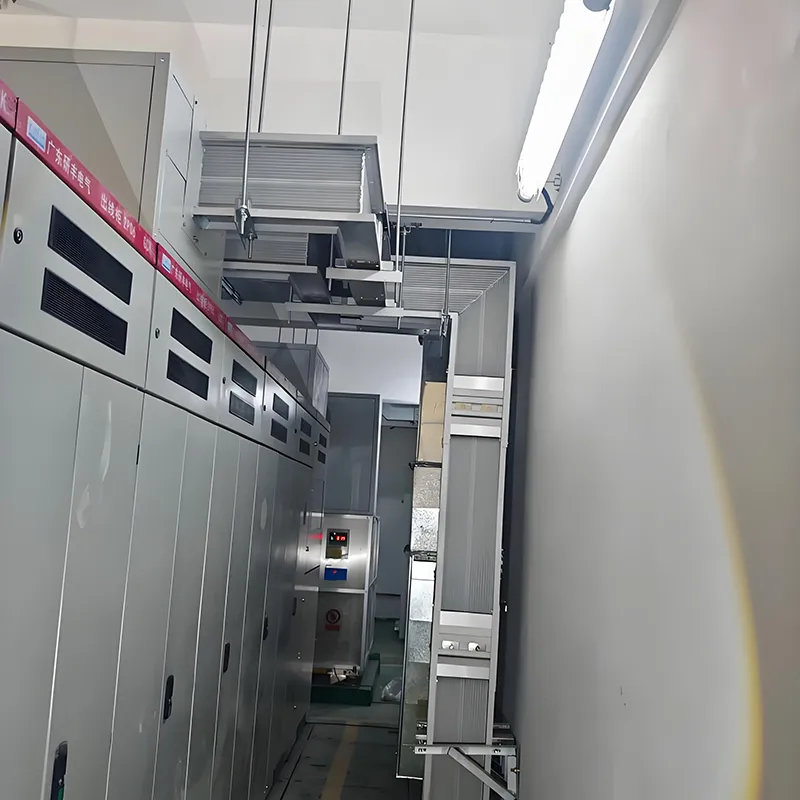

1. Ejes de distribución de energía para edificios de gran altura

Enrutado verticalmente dentro de ejes de distribución de energía, el sistema sirve como reemplazo de los cables tradicionales. Para la misma capacidad actual, ocupa sólo un tercio del espacio requerido por los cables, resolviendo efectivamente el problema crítico del espacio limitado dentro de los pozos de distribución de energía de gran altura. Su estructura completamente cerrada elimina peligros como la infestación de roedores y el riesgo de incendio, mejorando así la seguridad general del sistema de distribución de energía del edificio.

2. Transmisión vertical de energía en plantas industriales

Proporciona suministro de energía troncal vertical para equipos de gran escala y líneas de producción automatizadas dentro de instalaciones industriales de varios pisos. Su alta densidad de transporte de corriente es ideal para diseños de equipos concentrados, mientras que su capacidad de expansión modular admite ajustes flexibles en las líneas de producción.

3. Entornos verticales especializados

Los productos de resina fundida impermeables son adecuados para la transmisión de energía vertical en ambientes húmedos y corrosivos, como túneles subterráneos de servicios públicos y sistemas de tránsito ferroviario. Los productos resistentes al fuego son aplicables a escenarios de distribución vertical de energía con estrictos requisitos de seguridad contra incendios, como los que se encuentran en las industrias petroquímica y de energía nuclear.

Valor para el cliente

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. está situada en la hermosa ciudad costera de Qingdao, dentro de la Nueva Área de la Costa Oeste. Fundada en 2005, la empresa es un fabricante líder que se especializa en productos eléctricos, incluidas bandejas de cables, sistemas de canalización prefabricada y gabinetes de distribución de energía. Nuestra filial, Qingdao Fenghua Electric Co., Ltd., opera en un papel complementario a nuestra empresa matriz, estableciendo colectivamente una matriz de productos integral que abarca todo el espectro de equipos de distribución de energía. En los últimos años, la compañía ha mantenido una firme apuesta por la innovación, logrando resultados destacables en el ámbito del ahorro y reducción del consumo energético. Varios de nuestros productos, como bandejas portacables autoblocantes y conductos colectores compuestos de cobre y aluminio, han obtenido reconocimiento en el mercado por su alto valor agregado y contenido tecnológico avanzado. Además, contamos con informes de pruebas completos y certificados de certificación obligatorios que cubren una amplia gama de especificaciones de conductos, lo que nos permite satisfacer plenamente las necesidades diversas y multifacéticas de nuestros clientes.

Al elegir el electroducto tipo sándwich vertical de Qingdao Fenghua Electric, se beneficiará de:

• Optimización del espacio: la utilización del espacio vertical se triplica, lo que lo hace perfectamente adecuado para los entornos confinados típicos de los ejes de distribución de energía.

• Eficiencia Energética: Con conductores de cobre de baja resistencia y un diseño estructural de baja reactancia, reduce las pérdidas de distribución de energía entre un 10% y un 20% anual.

• Seguridad y confiabilidad: Al incorporar un diseño anti-"efecto chimenea" junto con múltiples capas de protección, establece una barrera vertical resistente contra incendios.

• Adaptabilidad flexible: con una interfaz enchufable en capas y capacidades de instalación modular, se adapta a futuros ajustes de diseño del piso y requisitos de expansión de equipos.

• Garantía de marca: Respaldados por 18 años de experiencia en fabricación especializada de Qingdao Fenghua, brindamos soporte técnico y servicio posventa integral.

Preguntas frecuentes

1. ¿Qué es un electroducto tipo sándwich vertical?

Un electroducto sándwich vertical es un sistema compacto de distribución de alta corriente con conductores de cobre apilados, diseñado para una transmisión de energía vertical segura y eficiente en edificios de gran altura y talleres industriales.

2. ¿Cuáles son las clasificaciones de corriente y voltaje?

Los electroductos verticales de Fenghua Electric tienen una clasificación de 250 A a 6300 A y ≤690 VCA, adecuados para diversas aplicaciones de distribución de alta corriente y bajo voltaje.

3. ¿Qué materiales se utilizan para los conductores?

Se utiliza cobre electrolítico T2 de alta pureza, lo que garantiza bajas pérdidas, alta conductividad y confiabilidad a largo plazo.

4. ¿Qué niveles de protección están disponibles?

La protección oscila entre IP54 y IP68, según el modelo, lo que lo hace adecuado para interiores, exteriores y entornos hostiles.

5. ¿Se puede utilizar el electroducto en áreas propensas a incendios?

Sí, el modelo resistente al fuego presenta aislamiento nominal de hasta 180 °C y resistencia a cortocircuitos diseñado para un funcionamiento seguro en condiciones de incendio.

6. ¿A qué altura se puede instalar verticalmente?

La instalación vertical puede alcanzar hasta 200 metros, dependiendo del tipo de electroducto y los requisitos de carga.

7. ¿Es fácil la instalación?

Sí, el diseño modular y la estructura compacta permiten una instalación rápida y conveniente, lo que reduce la mano de obra y el tiempo del proyecto.

8. ¿Dónde se usa comúnmente?

Ideal para pozos de edificios de gran altura, talleres industriales, fábricas, centros de datos y otros escenarios de distribución vertical de alta corriente.
